常规信息

项目编号	106160
产品系列	ace Classic
产品线	ace Classic
相机类别	面阵相机

感光芯片

感光芯片供应商	ams
感光芯片	CMV4000 NIR-enhanced
快门	Global Shutter
芯片尺寸	1"
芯片尺寸	15.92 mm
芯片类型	CMOS
芯片尺寸	11.26 mm × 11.26 mm
分辨率（长x宽）	2048 px × 2048 px
分辨率 (MP)	4 MP
像素尺寸（长x宽）	5.5 μm × 5.5 μm
帧速率	25 fps
黑白/彩色	Mono
光谱	Visible + NIR

EMVA Data

量子效率（典型值/最小值）	61.89 % (typical)
暗噪声（典型值/最大值）	14 e¯ (typical)
饱和容量（典型值/最小值）	12.4 ke¯ (typical)
动态范围（典型值/最小值）	59 dB (typical)
信噪比（典型值/最小值）	40.9 dB (typical)

Camera Data

接口	GigE
图像数据接口	Fast Ethernet (100 Mbit/s), Gigabit Ethernet (1000 Mbit/s)
同步	Ethernet connection free-run hardware trigger
曝光控制	hardware trigger programmable via the camera API
数字输入	1
数字输出	1
电源	PoE or 12 VDC
电源要求（典型值）	2.6 W
功率PoE	3.1 W

设计

外壳类型	Box
外壳尺寸（长x宽x高）	42 mm x 29 mm x 29 mm
重量	90 g
镜头接口	C-mount
操作温度	0 °C - 50 °C

技术图纸

制造商

Basler

符合标准

CE (incl. RoHS)
EAC
FCC
GenICam
GigE Vision
IEEE 802.3af (PoE)
IP30
KC
RoHS
UKCA
UL

含税价	可应客户需求提供
出货时间	Standard可应客户需求提供

CRC Checksum
Exposure Time
Frame Counter
Gain
Gain All
Line Status All
Sequence Set Index
Timestamp
Trigger Input Counter

Acquisition Start
Acquisition Start Overtrigger
Event Overrun
Exposure End
Frame Start
Frame Start Overtrigger

Acquisition Frame Rate
Acquisition Mode
Acquisition Start Trigger
Acquisition Start, Stop, and Abort
Acquisition Status
Frame Start Trigger
Sensor Readout Time
Triggered Image Acquisition

Exposure Active
Frame Trigger Wait
Sync User Output
Timer Active
User Output

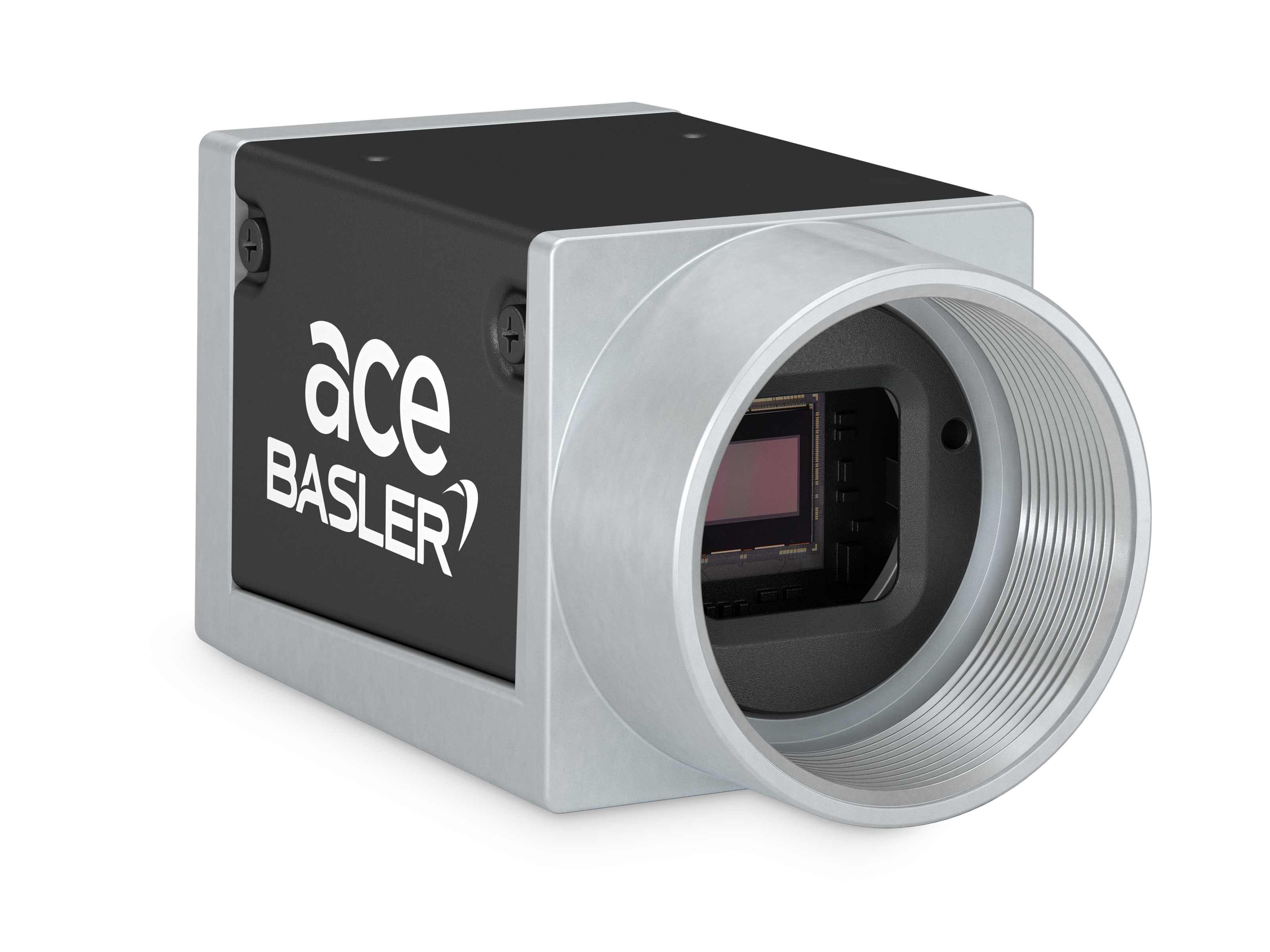

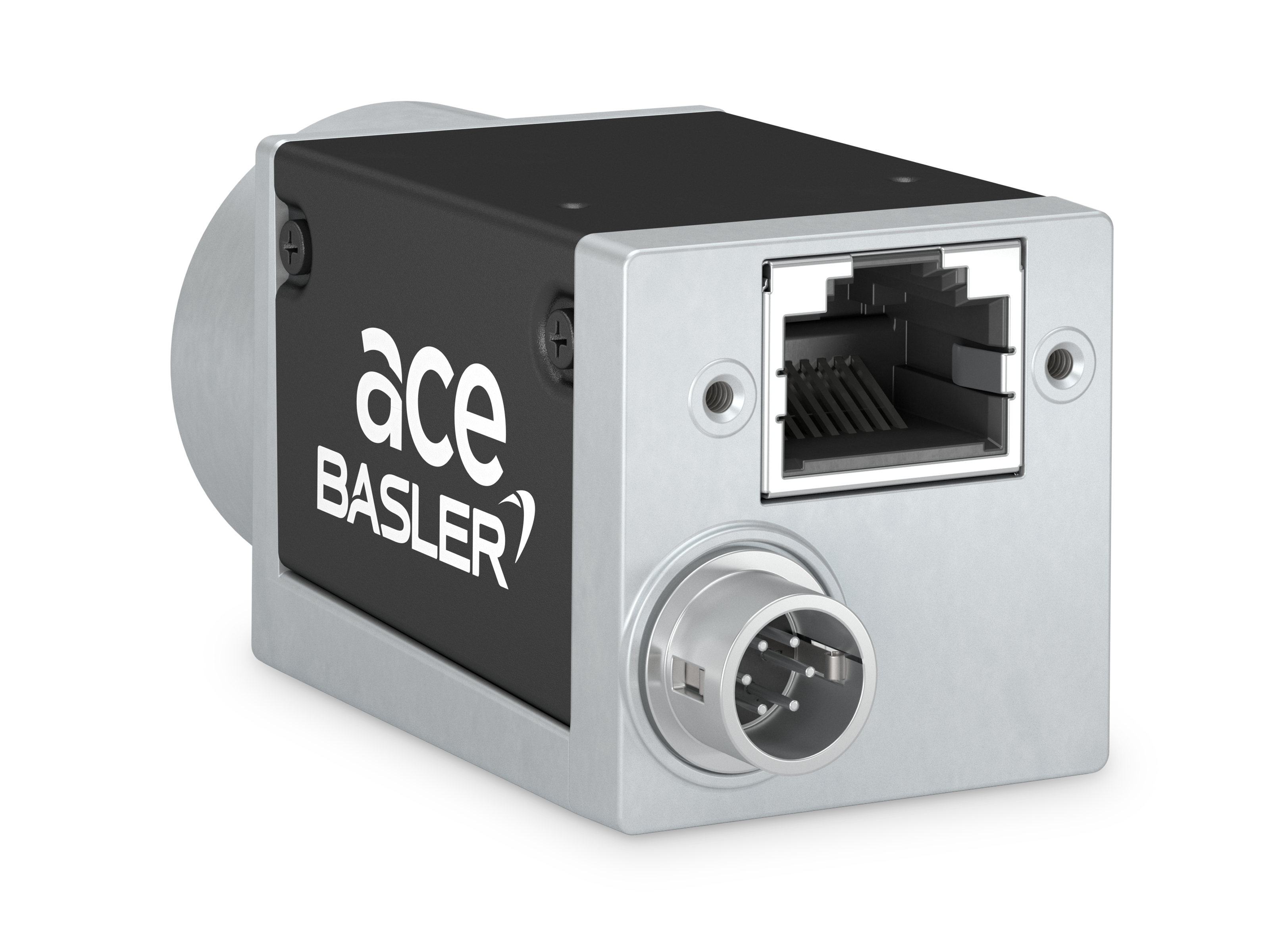

Basler ace Classic acA2040-25gmNIR

常规信息

感光芯片

EMVA Data

Camera Data

设计

技术图纸

制造商

符合标准

文档

‌功能特点

图块

颜色修正

事件报告

I/O控制

图像采集控制

线路源信号

其他

像素格式

标准功能

推荐软件

pylon 8.1.0

适用的产品

推荐软件

用于图像处理的pylon vTool

适用于图像采集的pylon软件

所有Basler ace型号

Device Information Parameters
Remove Parameter Limits
User Sets (Configuration Sets)
User-Defined Values

Mono 12
Mono 12 Packed
Mono 8
YUV 4:2:2 (YUYV) Packed
YUV 4:2:2 Packed

Auto Function Profile
Binning
Black Level
Center X and Center Y
Counter
Decimation
Digital Shift
Exposure Auto
Exposure Mode: Timed
Exposure Mode: Trigger Width
Exposure Time
Gain
Gain Auto
Gamma Correction
Image ROI (Region of Interest)
Lookup Table (LUT)
Reverse X (Horizontal Mirroring)
Reverse Y (Vertical Mirroring)
Stacked Zone Imaging
Test Images
Timer
