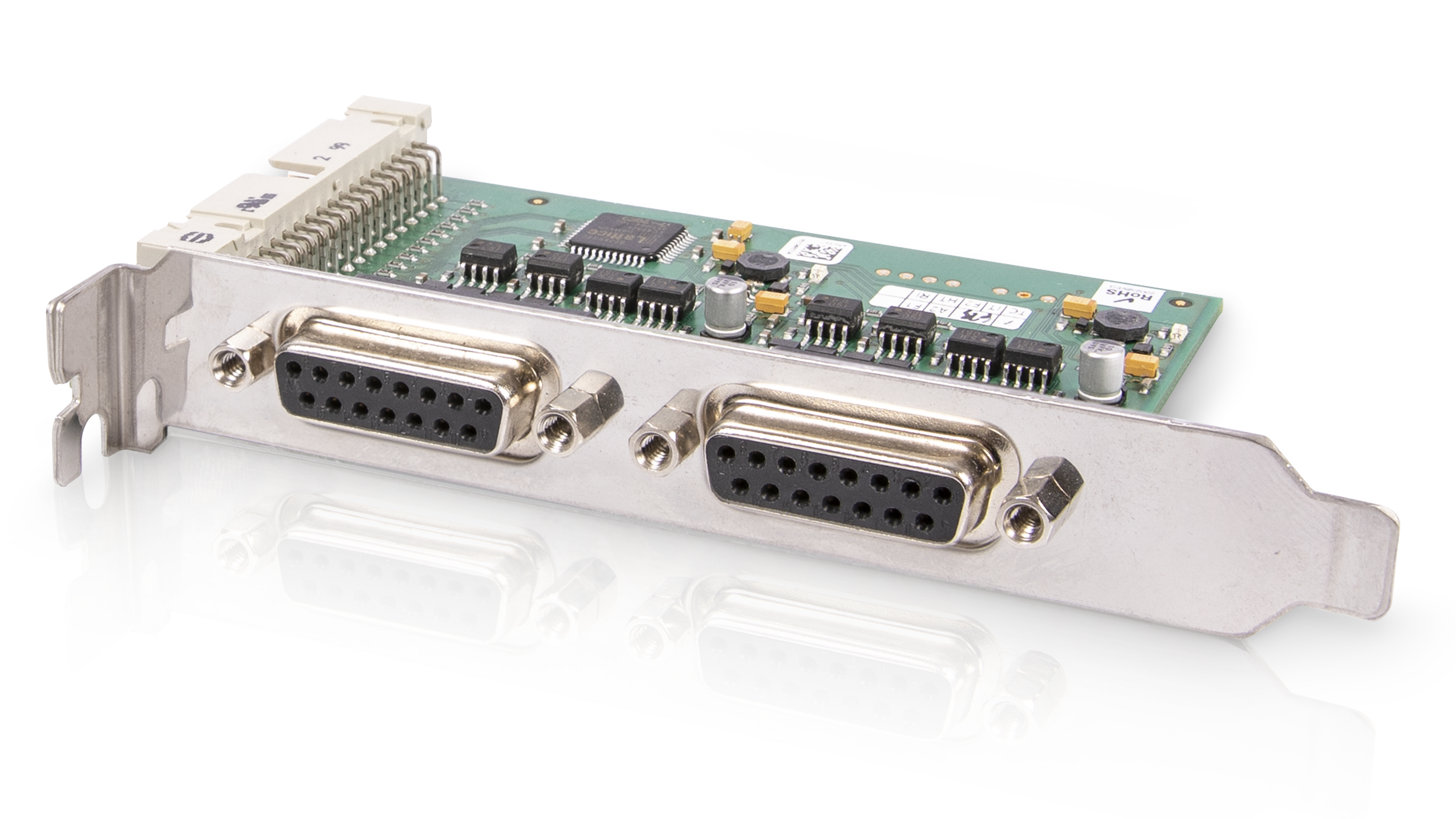

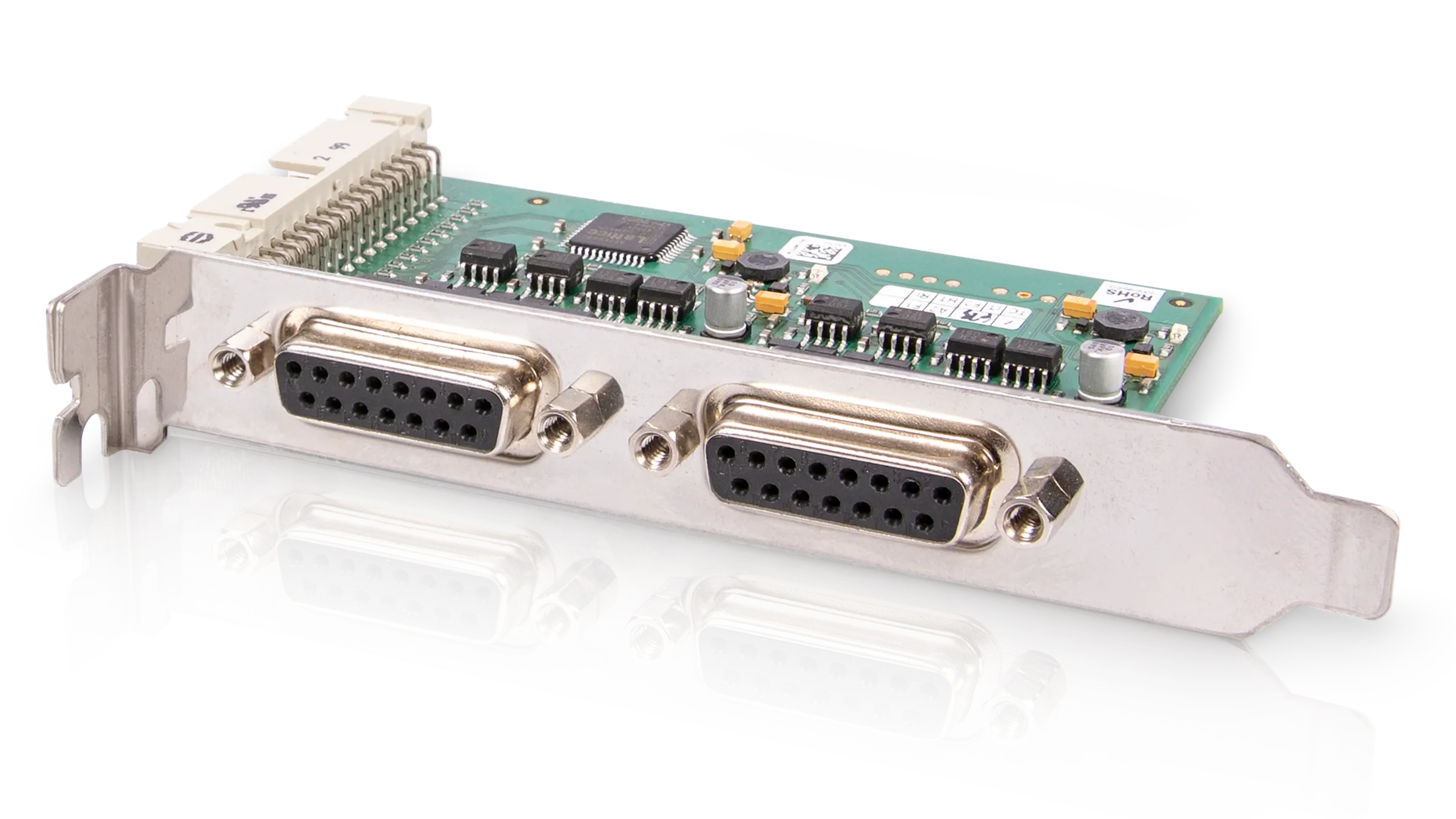

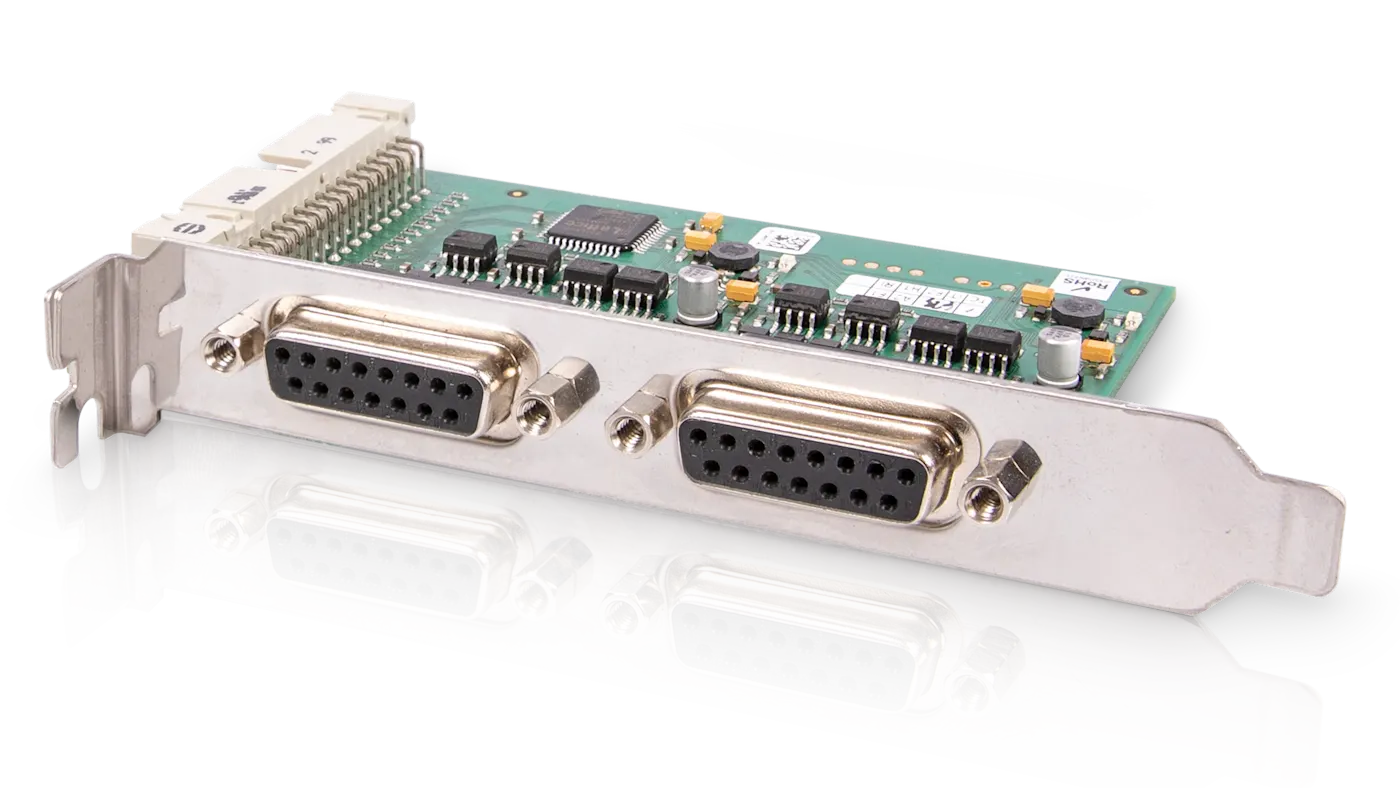

触发板

图像采集卡

触发板

同步图像处理系统

在同步图像和信号处理方面，触发板可以控制图像采集卡的图像采集、相机触发和外围设备。

查看触发板

图像采集卡触发板可以控制图像和信号处理

为了实时控制图像采集和同步图像处理系统的硬件外设（如相机、光源、光栅、轴编码器等），图像采集卡不仅能提供图像处理功能，还提供了高性能的信号处理功能，用于处理通用输入/输出(GPIO)数据信号。触发板专门用于此类目的，是由我们的曼海姆分公司（原Silicon Software）负责开发的。触发板可以控制图像采集卡的图像采集过程和相机的曝光时间。

连接器位于图像采集卡上，用于插入触发板，它通过34针扁平柔性线材相互连接。线材有多种设计（左侧型、右侧型和适用于多设备的客户专用型）。

触发板可以同步图像处理系统 - 亮点功能

有多种物理GPIO可供选择，例如TTL和光电耦合信号。每个选项均可提供触发板：TTL触发器让用户可以调整TTL信号；光电触发器可以实现电位隔离，并调整为工业信号（通常为5到24伏）。

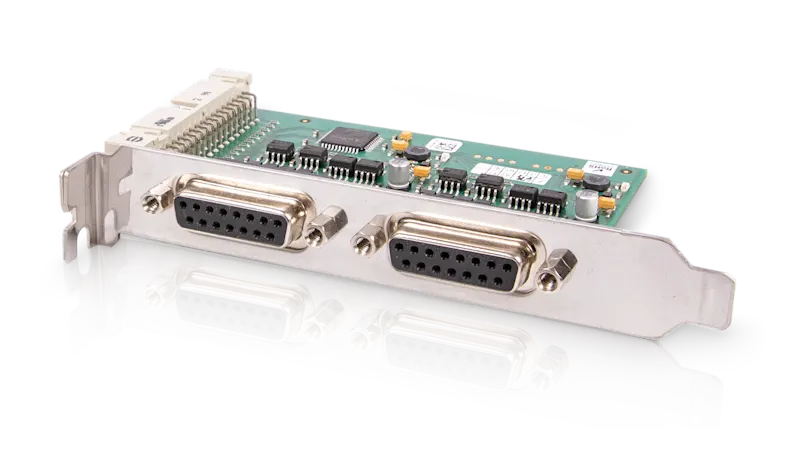

用于图像和信号处理的触发板

光电触发器：光电耦合信号
TTL触发器：标准TTL信号
多路输入输出信号（最多可支持8路输入和8路输出）
对图像采集过程进行同步
图像采集系统中的多相机同步
相机曝光时间控制
独立控制连接到同一图像采集卡的多个相机
借助VisualApplets的用户自定义触发功能，获得高度灵活的图形化编程体验

Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value
Attribute Name Attribute Value

匹配产品

microEnable 5 marathon图像采集卡
marathon系列适用于Camera Link和CXP-6接口，包括高性能的图像采集和图像处理板。
VisualApplets
借助VisualApplets，可在图形化用户界面上对FPGA进行编程，完全无需使用硬件编程。
图像采集卡SDK
Basler图像采集卡软件：为您提供全面的支持，从首次图像采集、图形化应用开发，到整个图像处理系统的配置过程。
