印刷电路板(PCB)检测
印刷电路板(PCB)检测
精准与速度成就卓越性能
精准与速度成就卓越性能
在当今高度竞争的市场中，您是否正面临以下挑战：不断提升的PCB检测速度要求、微米级电路缺陷识别、复杂元器件外观瑕疵检测？Basler不仅提供高性能相机，更是您实现规模化质量管控的可靠合作伙伴。凭借稳定供应链与本土化专业支持，我们助您应对最严苛的PCB制造挑战，优化全生产环节良率。
性能与速度表现
兼顾吞吐能力与检测精度，助力 AOI 系统有效应对多种工况挑战便捷集成加速上市
稳定易用的SDK与API，显著降低开发时间与成本可靠耐用品质
高可靠性产品助力降低维护成本，减少产线停机风险本土专家战略协作
提供稳定产品供应与本地技术支持，确保项目顺利实施

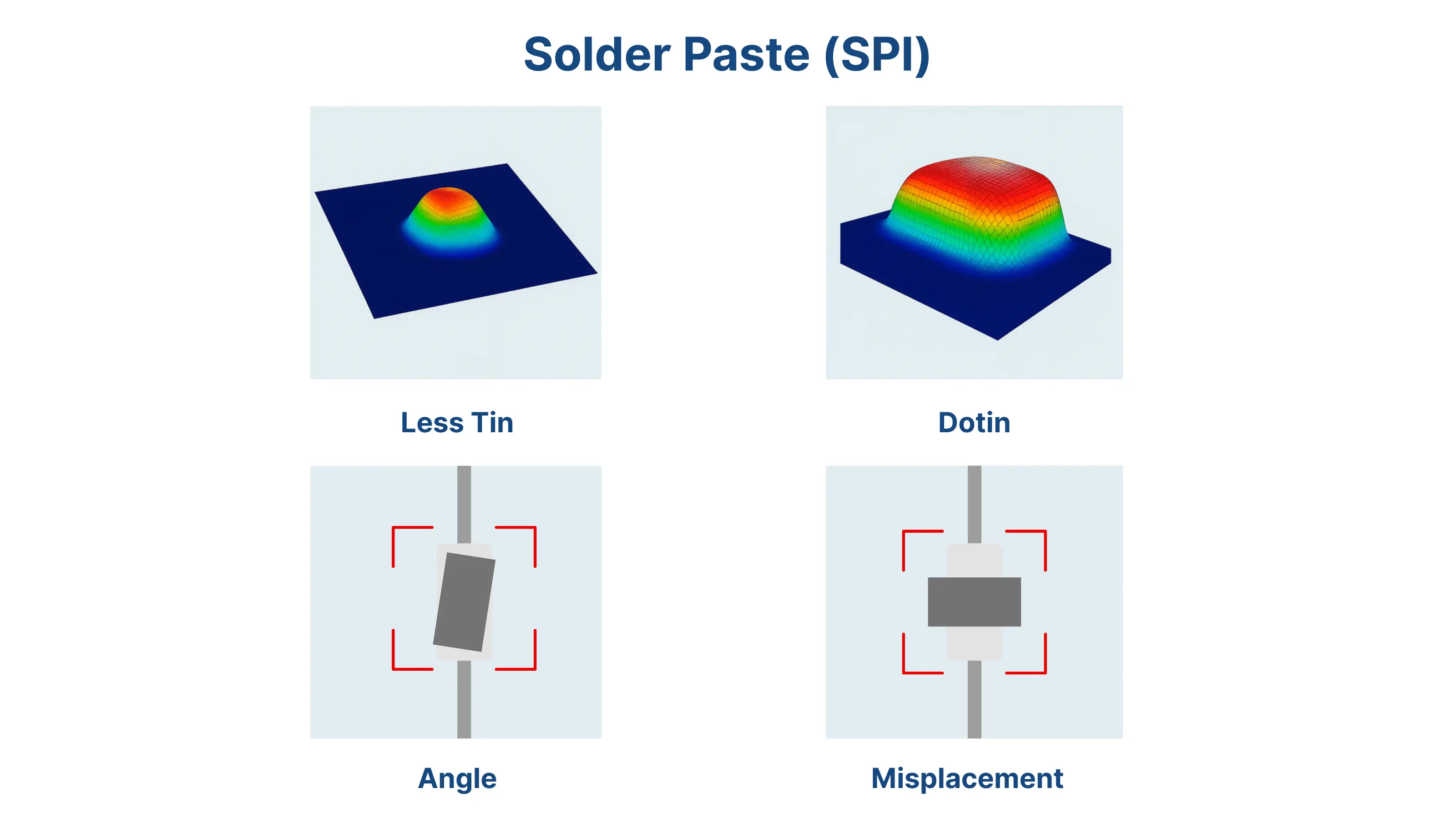

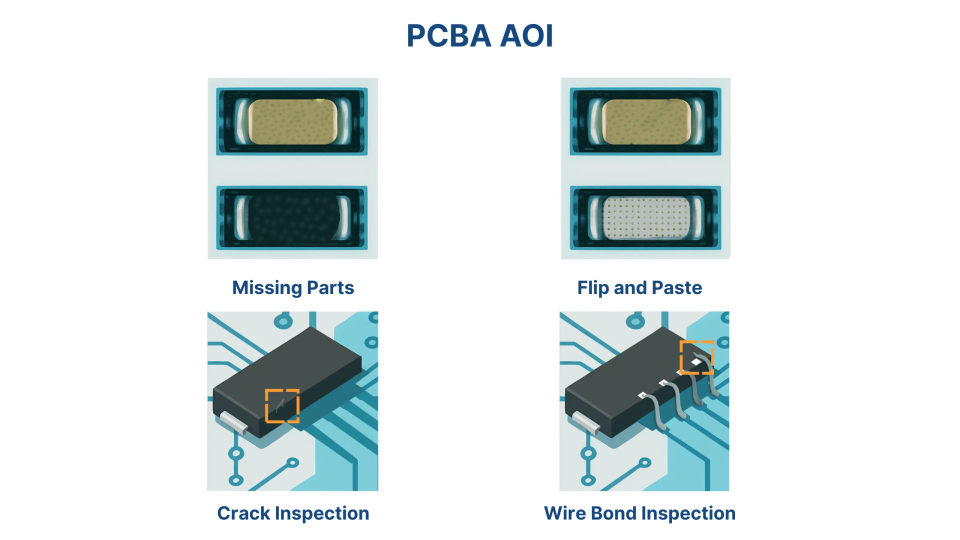

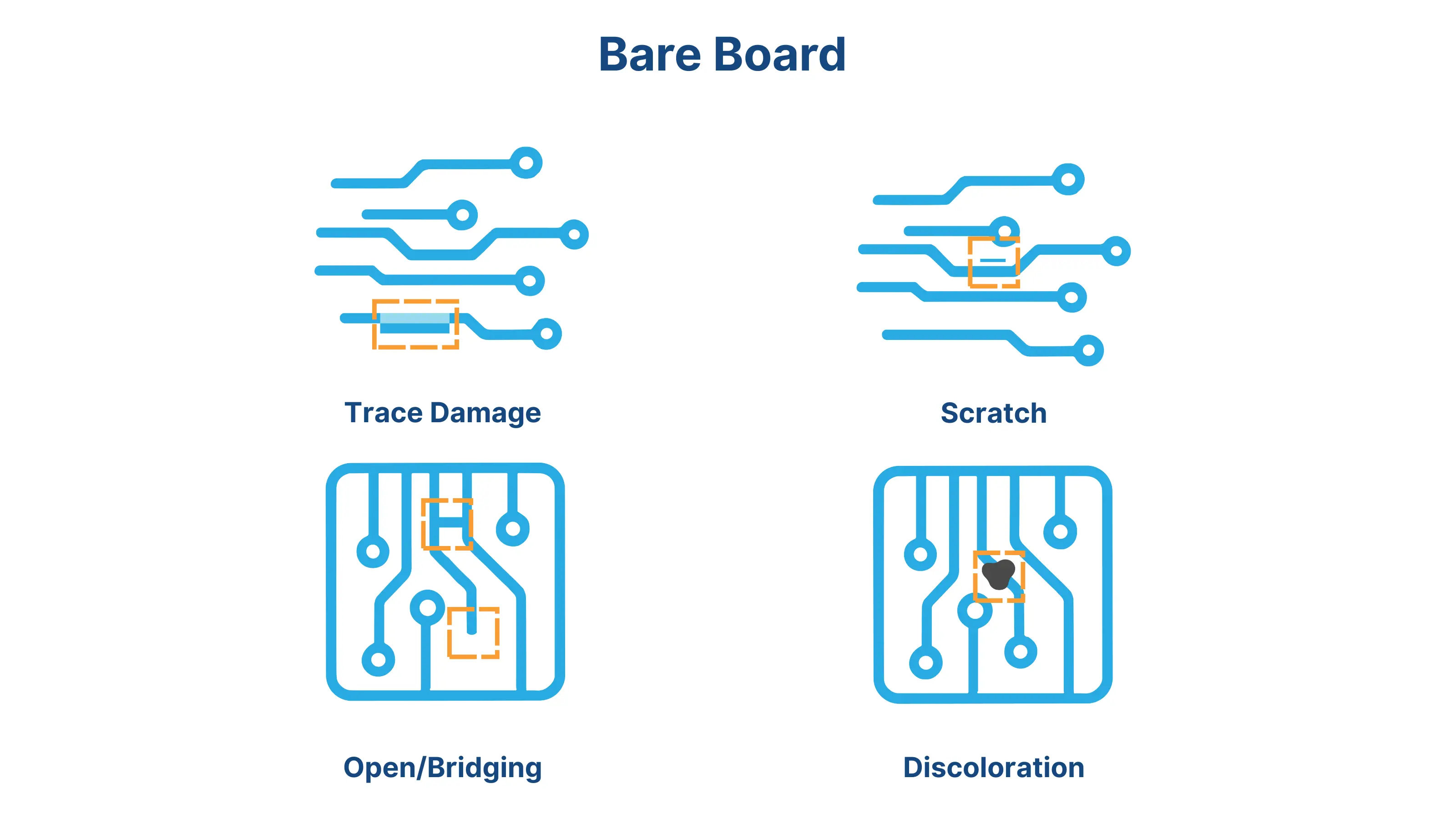

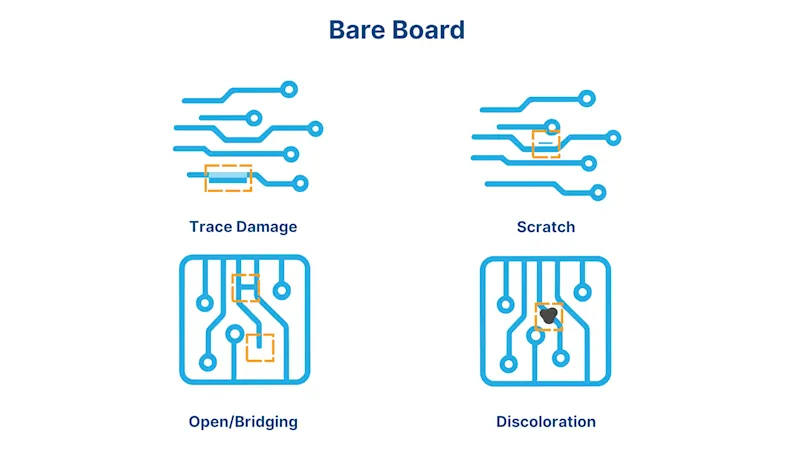

专为全流程PCB/PCBA检测需求设计
随着PCB/PCBA复杂度持续攀升，传统检测方法已无法满足当今严格的质量标准。Basler机器视觉方案专为应对这些日益严峻的挑战而生。
突破检测挑战：应用实例解析
我们依托项目实践，协助客户处理各类检测难点。本文将介绍 Basler 机器视觉技术，如何借助新一代接口与成像方案，优化 AOI 检测的作业效率与成像表现，处理速度、高精度采集与系统稳定性之间的平衡难题。
技术纵深：PCB/PCBA 检测技术积累
针对 PCB/PCBA 检测场景，我们拥有相应的技术沉淀。依托对底层技术的理解，我们梳理拆解机器视觉原理，分享 PCB/PCBA 检测相关关键要素。基于图像处理底层视角，协助客户开展检测系统的迭代优化工作。
明星产品矩阵
我们专为PCB/PCBA检测打造的机器视觉产品，不仅是硬件组合，更是为您的生产线量身定制的稳定高效视觉方案。
