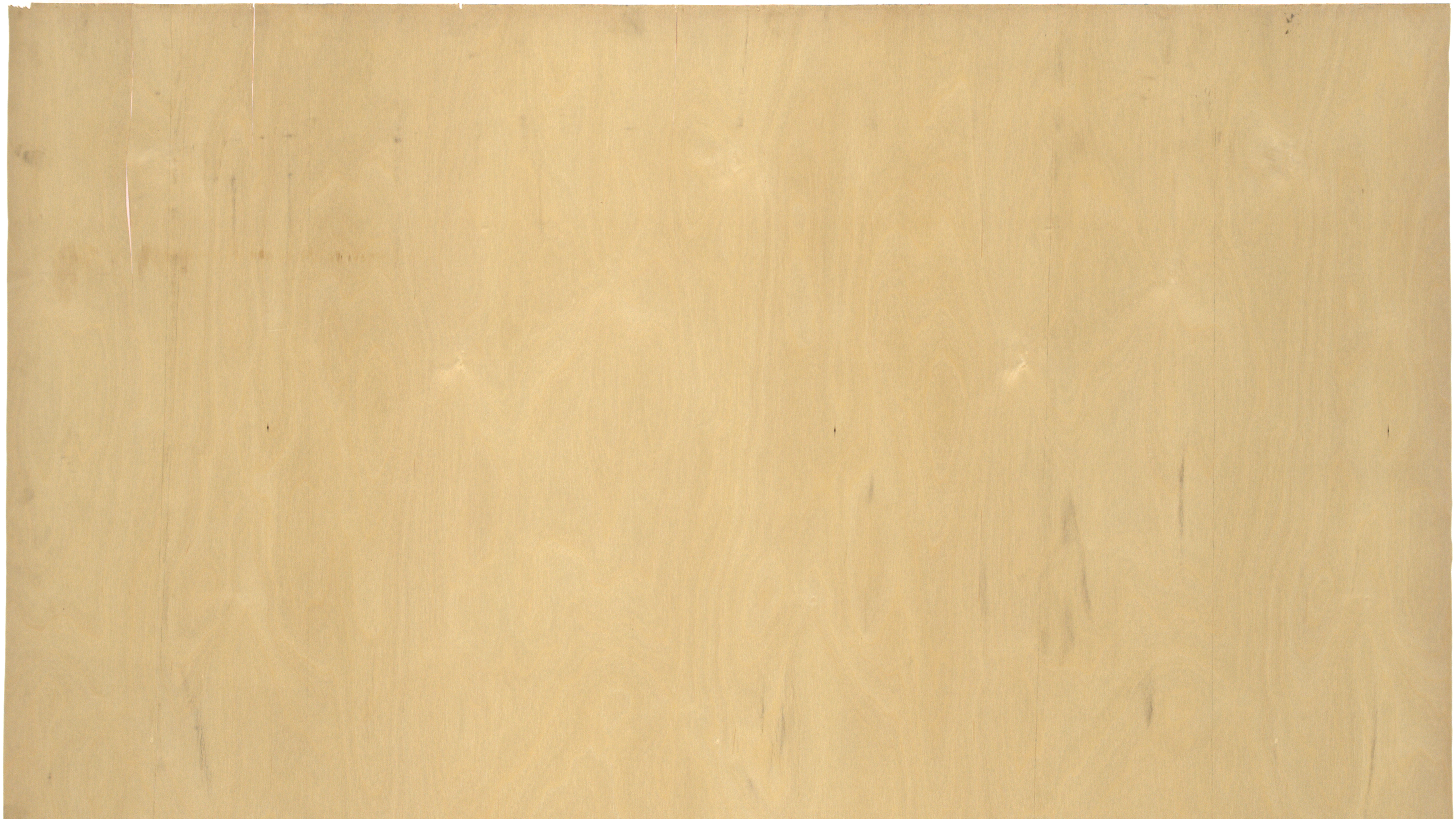

使用面阵相机在线阵应用中为层压木板进行分类
- 客户
- MJV-Sähkö公司和Lateral Engine公司
- 地点
- 芬兰拉赫蒂市和埃斯波市
- 日期
- 2019-2020
借助Basler boost CoaXPress 2.0相机和CXP-12接口卡1C，芬兰的MJV-Sähkö公司和Lateral Engine公司成功为工业层压板分类实现了高性能图像处理视觉方案。

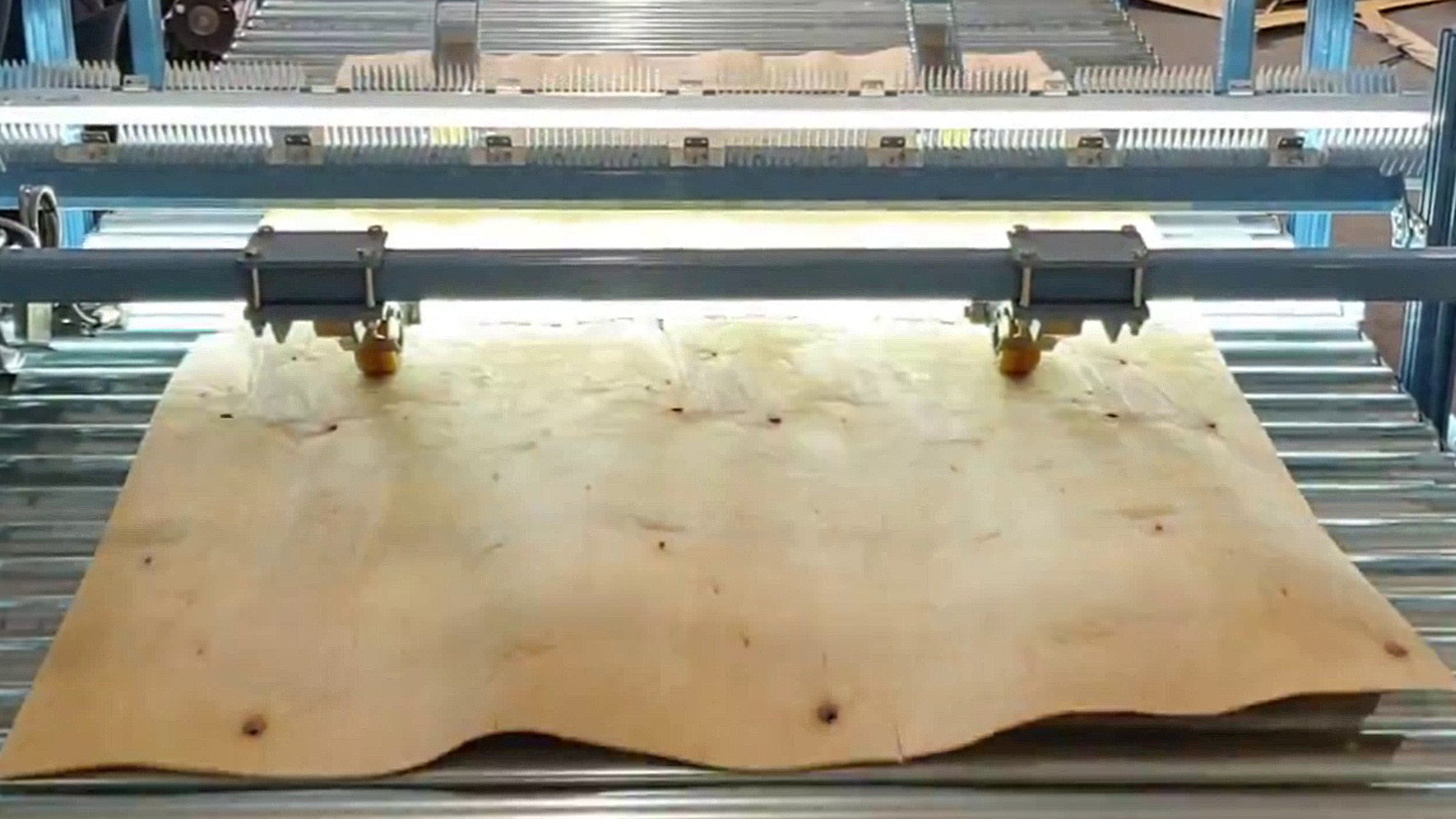

适用于工业层压板分类的图像处理系统
MJV-Sähkö公司为胶合板行业的层压板分类提供可设置参数的专业视觉系统。在包括层压板分类在内的自动化项目中，要想提高生产效率，使用高效现代的自动化系统非常重要。
工业层压板分类的难题
从传统意义而言，用于层压板自动分类的线阵相机安装较为复杂。因此，MJV-Sähkö公司一直在寻找一种彩色面阵相机，要求它不仅能满足层压板分类检测流程的要求，而且还要易于安装。

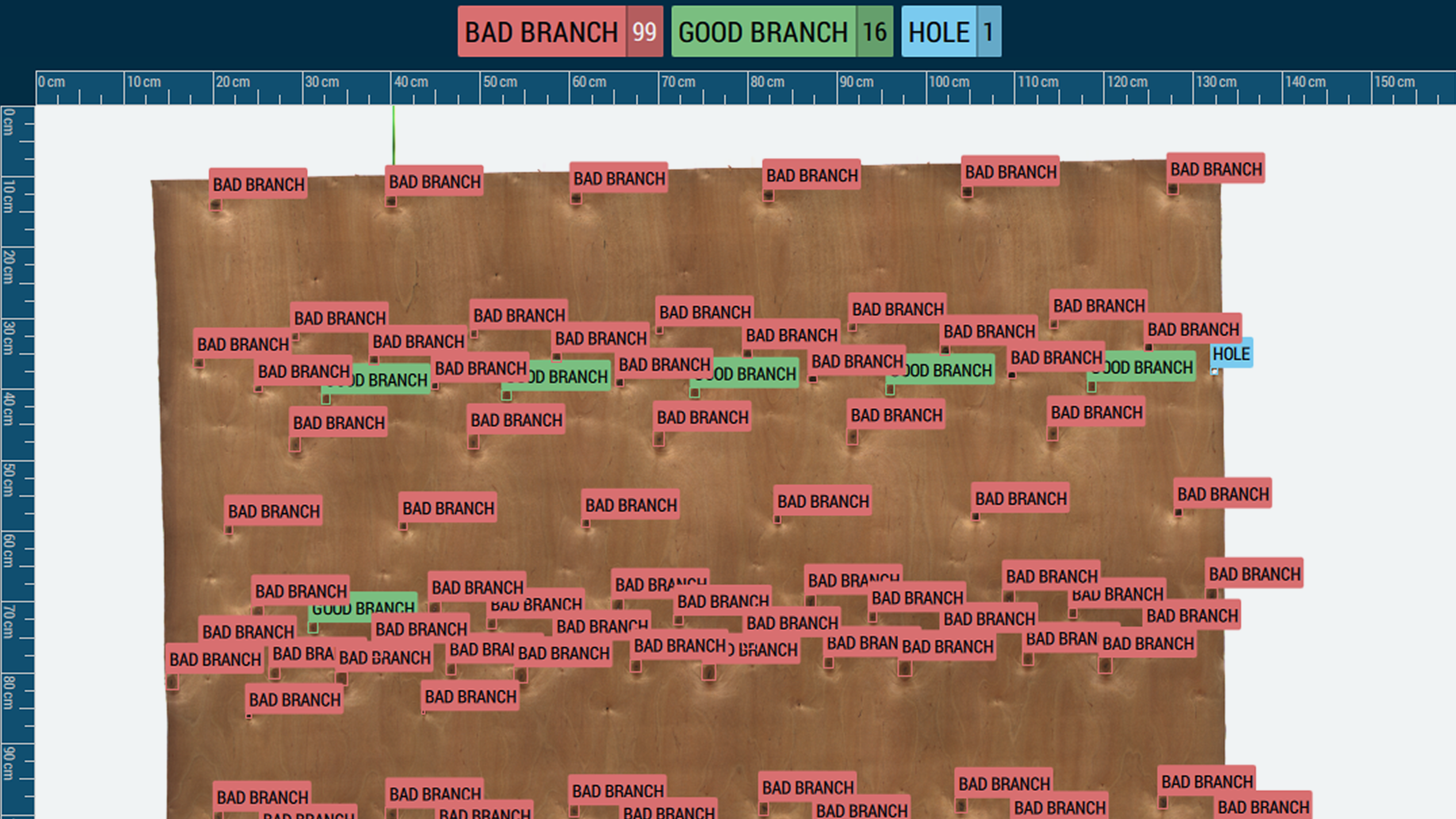

通过深度学习技术对层压板进行精确分类
在层压板分类的过程中，系统在传送带上通过高分辨率线阵相机采集到层压板（例如宽1800毫米）的图像。然后，软件使用现代深度学习技术来对图像数据进行分析。该分析结果可用于生产系统中的各种用途，例如将层压板分成不同质量等级，或者用于组装材料。
采用Basler boost的视觉方案
该视觉方案利用了Basler boost CoaXPress 2.0相机(boa4096-93cc)。它与专门开发的Basler CXP-12接口卡1C相结合。这种定制接口卡可帮助实现相机与现有系统间便捷、紧凑且可靠的集成对接。

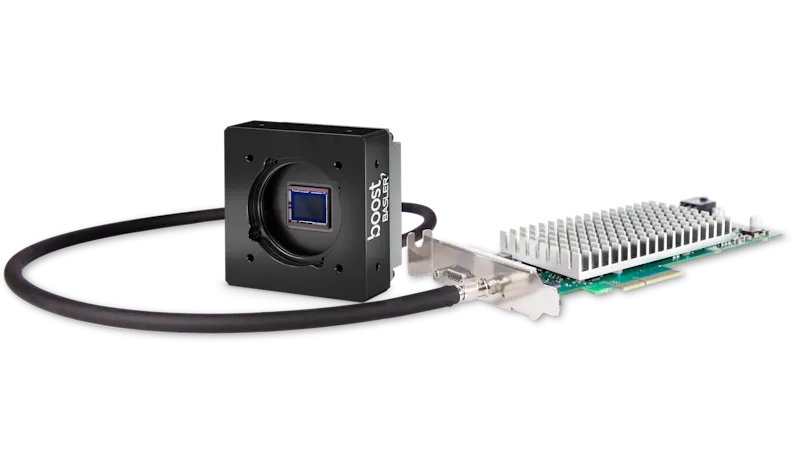

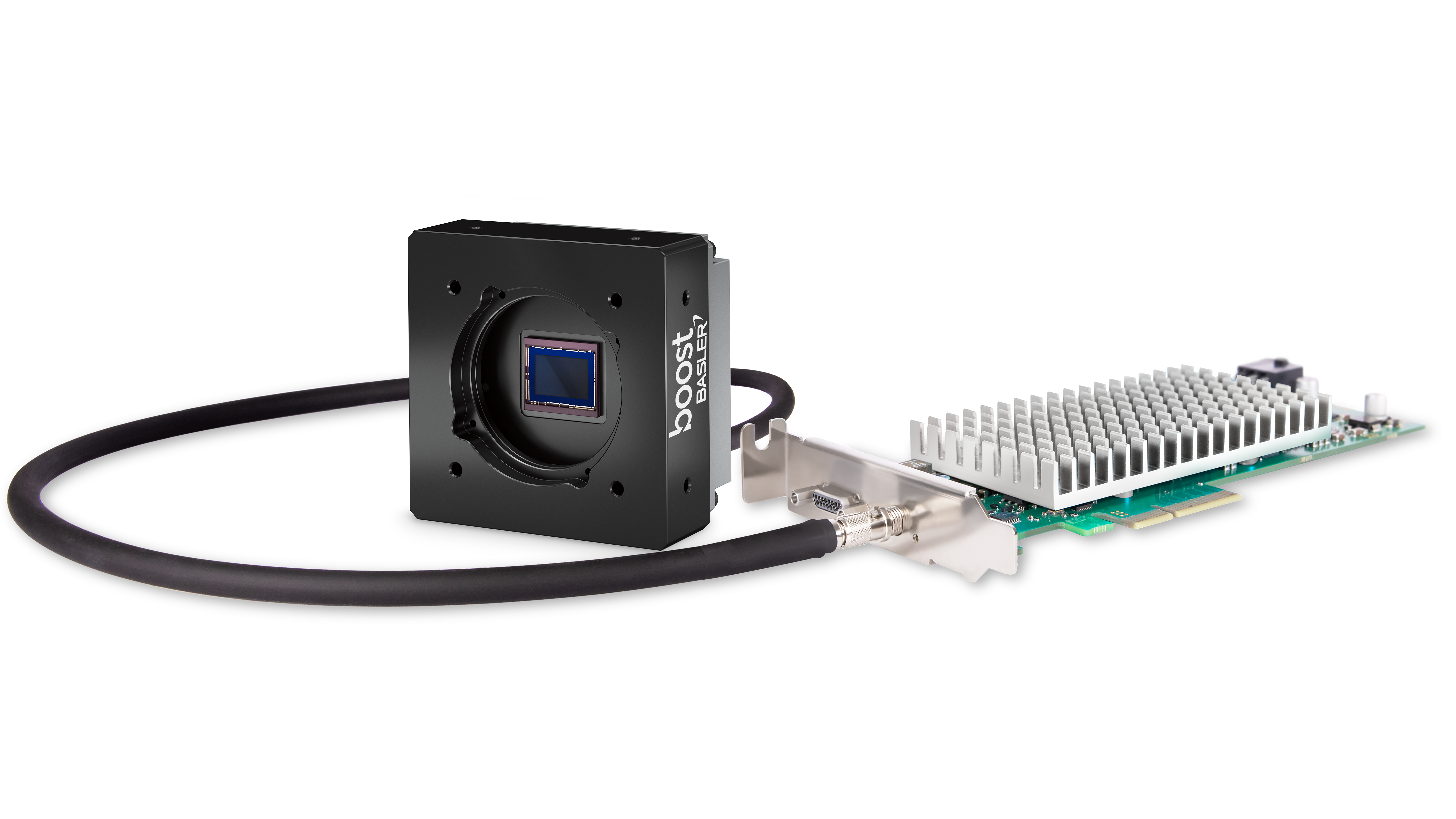

通过巧妙组合提高效率
CoaXPress 2.0的数据传输率高(12.5 Gbps)，在最高分辨率下的帧速率要明显高于以前的系统。简化布线和集成难度，提高可靠性，并且能够降低总拥有成本。
线阵相机的应用并没有出现革命性的变化，但这次实施的新颖之处在于，我们与Basler密切协商后选择了面阵相机，而不是线阵相机。我们的设想是通过对相机和接口卡进行配置，将感兴趣区域(AOI)限制在几条线内，从而实现很高的帧速率（例如，以2000 Hz的行频采集4条线，由编码器接口进行触发）。然后，先在接口卡中将线状图像块有效地拼接起来，再将完整图像传输到主机软件。
优势概览
凭借Basler boost相机的高分辨率CMOS芯片实现精确的成像质量
结合Basler boost相机和Basler CXP-12接口卡，通过CoaXPress 2.0技术提供高带宽
经济实用的完整套装：带有匹配接口卡的Basler boost套装
线缆长度可达40米，带宽最高可达12.5 Gbps
使用价格亲民的C-mount镜头，同时不牺牲成像质量
简易集成
灵活充分利用整块芯片
可自由选择的AOI（感兴趣区域）
与传统的线阵相机相比，可显著降低安装难度
与Basler合作开发的扩展接口卡 - 提供线拼接和编码器触发功能。
所用产品
获取此视觉方案，或定制您的专属图像处理视觉方案！
我们的专家将很乐意为您的个性化视觉项目提供建议。
MJV-Sähkö公司和Lateral Engine公司
位于芬兰的MJV-Sähkö和Lateral Engine两家公司在工厂自动化领域提供完整的视觉方案。他们通过紧密合作，开发出了用于层压木板分类等领域的先进图像处理系统。
