使用SWIR相机在运行期间检测太阳能电池板
- 客户
- MBJ Solutions公司
- 地点
- 德国阿伦斯堡
- 日期
- 2025年
光伏系统太阳能电池板中隐藏的缺陷会降低其性能和使用寿命。MBJ检测系统中采用的ace 2 X visSWIR相机通过分析短波红外(SWIR)范围内的光发射来检测相关缺陷。首先会用光激发太阳能电池。这种方法可在运行期间进行快速光学检测。
定期检查太阳能电池板以确保可靠性能
许多环境影响因素会导致太阳能电池板出现长期缺陷。如果未能及时发现，会导致性能下降，从而影响产量，并损害运行安全。定期检查太阳能电池板有助于及早发现故障模块并进行更换。
为什么SWIR相机适用于检测太阳能电池板？

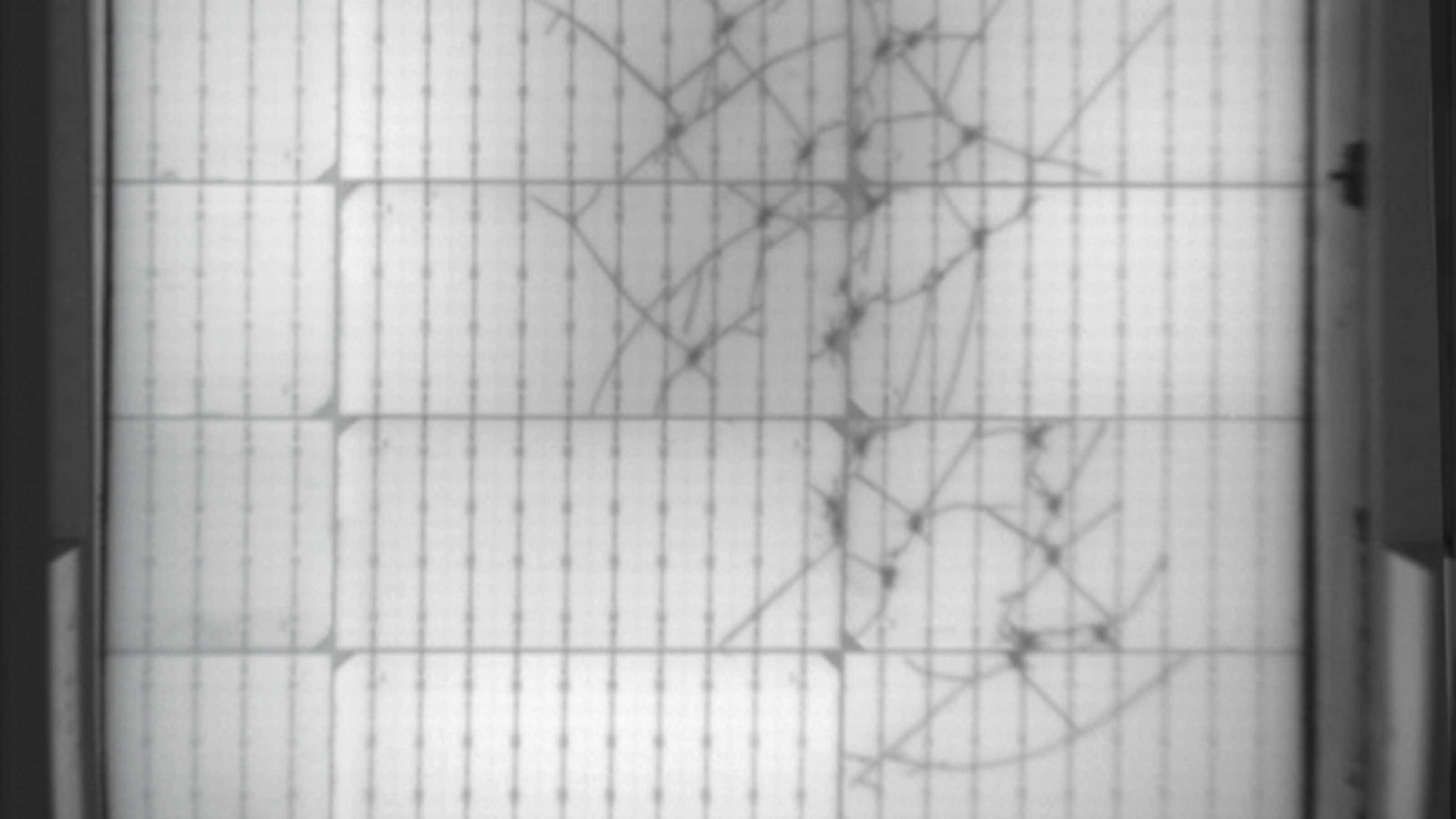

太阳能电池板通常由硅制成。进行检测时使用了硅在SWIR范围内的发光特性：在被电或光信号激发后，硅太阳能电池会以电磁辐射的形式重新释放部分能量，最大波长约为1150 nm。SWIR相机的工作波长范围在900 nm到1700 nm之间，因此可以检测到这些辐射。缺陷区域的辐射会减弱或改变发光方式，因此相机可以检测到微裂缝和分层（层间脱离）以及热点（局部过热）、电气故障和材料差异。
MBJ Quickcheck系统为何与众不同？
检测太阳能电池板的常用方法是基于电致发光。为此，必须拆卸或断开已安装的太阳能电池板。然后对每个模块施加电压，以记录电致发光图像。许多检测必须在夜间或精心控制的光源条件下进行。因此，检查非常耗时，而且会造成产量损失。

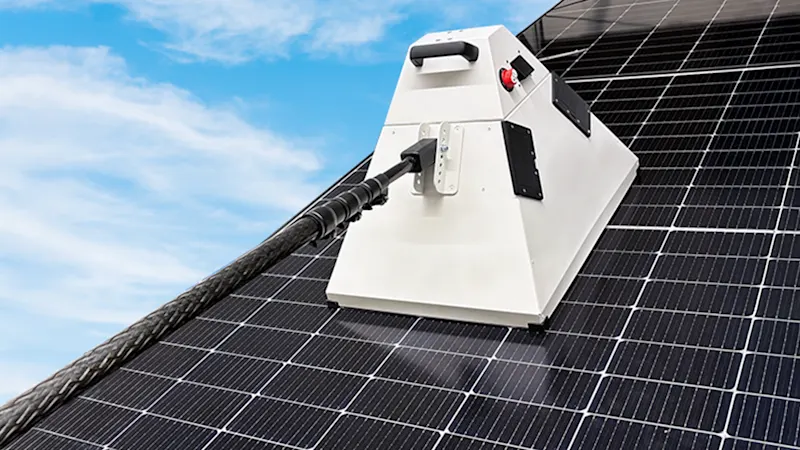

MBJ Quickcheck系统是一种基于光致发光的独立成像系统。外壳内置的LED光源使太阳能电池暴露在光线下。太阳能电池吸收能量，并发出部分能量，而ace 2 X visSWIR相机则采集光致发光图像。通过这种方法，可以在运行中和白天检查已安装的太阳能电池板。
得益于与Basler AG的长期业务关系，我们能够在开发过程中测试各种SWIR相机型号。技术支持团队可提供优秀建议和一如既往的高质量产品，这使我们最终选择了Basler SWIR相机。此外，Basler的软件平台也极具优势，助力我们设计出精巧型系统并快速完成软件开发。
ace 2 X visSWIR相机采集发光信号

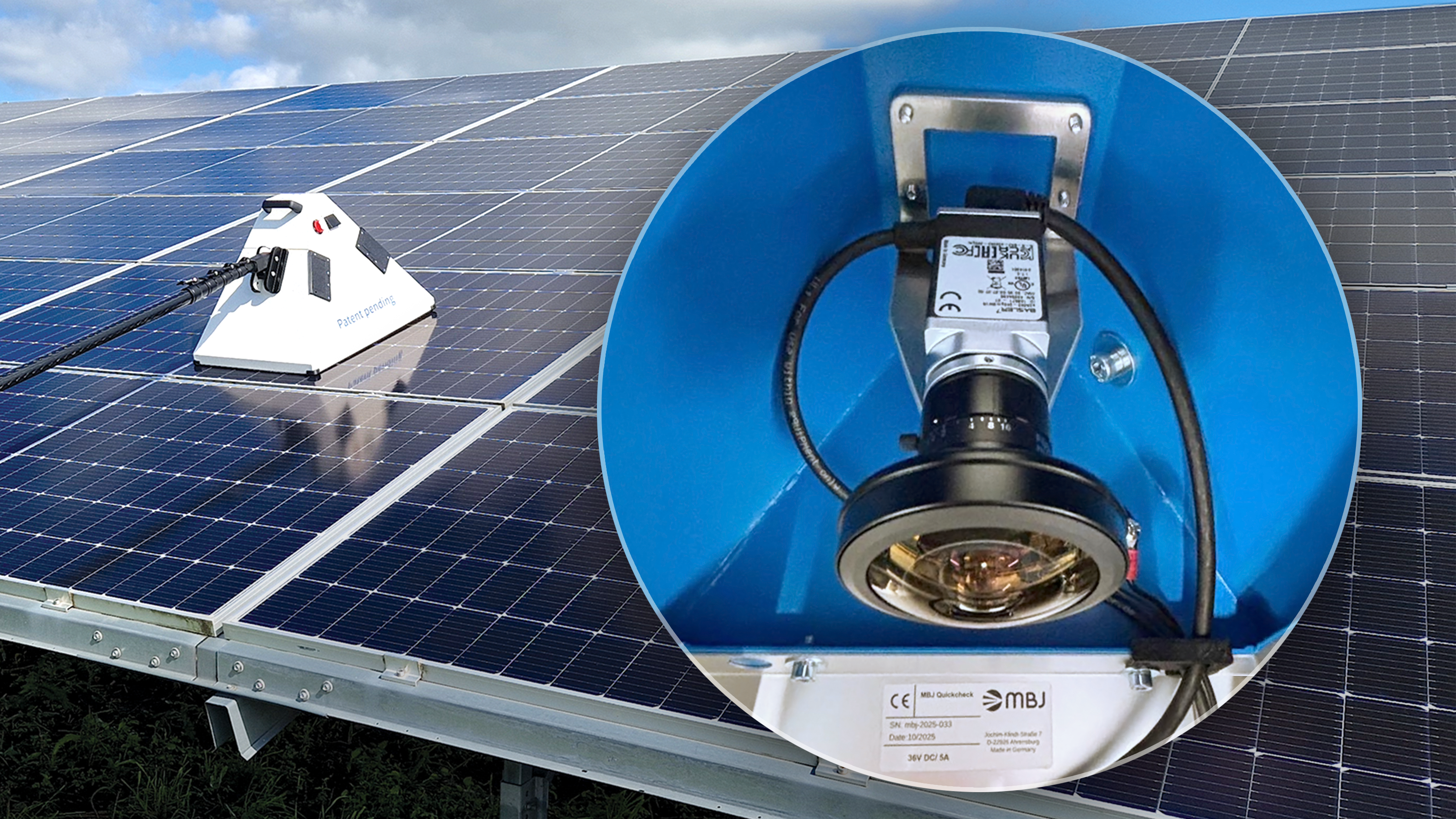

为了获取光致发光图像，Basler a2A640-240gmSWIR与LED光源、带通滤光片和镜头一起集成到MBJ Quickcheck系统中，以使用这款紧凑精巧型SWIR相机采集发光信号。
相机可在1150 nm波长下采集图像，拍摄400 nm至1700 nm波长的可见光和短波红外图像
分辨率为30万像素。对太阳能电池板区域采集许多小块图像，从而实现高分辨率，可对整个模块进行精确分析。
帧速率为240 fps，能很好地将信号与背景噪声分离。
Sony（索尼）SenSWIR系列InGaAs芯片IMX991
GigE接口，带宽为1 Gbps
相机内置功能可实现优秀的成像质量（线性降噪可实现均匀背景，Pixel Correction Beyond像素校正超越可实现动态缺陷像素校正）。
了解我们的SWIR产品
关于MBJ Solutions
MBJ Solutions公司总部位于德国阿伦斯堡，是光伏行业测试和测量技术的领先供应商。超过16年来，公司致力于开发适用于太阳能模块质量保证工序的创新系统，以实现光伏系统的高效率和长期可靠性，目前已在全球范围售出650多套系统。
