使用Basler racer GigE相机轻松跟踪印刷电路板
- 客户
- Microscan（迈思肯）公司
- 地点
- 美国新罕布什尔州纳舒厄
- 日期
- 2013年
在现代电子产品生产中，尤其是在处理单个面板上的多块印刷电路板时，溯源跟踪至关重要。Microscan（迈思肯）为此开发了一种灵活的PanelScan视觉方案，它采用Basler racer GigE线阵相机，通过其倍受认可的质量来提供性能保障。
难点：在高吞吐量的流程中采集条码
随着智能手机和平板电脑等电子设备日趋微型化，印刷电路板也变得越来越小巧。为了提高产量，制造商为印刷电路板采用了“面板化”设计，即先在一块大面板上印刷多块相同类型的印刷电路板。然后，经过不同阶段的制造过程，最后才将它们剥离出来，以进行最终测试。
每个面板和各块电路板都具有编号唯一的条码。然而，通过人工记录条码容易出错，而且效率低下。
视觉方案：印刷电路板的自动条码解码
凭借在电子制造领域的丰富经验，Microscan（迈思肯）公司开发出了一种交钥视觉匙方案，可自动解码印刷电路板上的条码。PanelScan是一种简单易用且易于集成的跟踪系统，用于采集条码数据。该集成系统取代了容易出错的手动扫描过程，使条码能够在全速生产的情况下即时解码。
PanelScan：高效的条码扫描
借助PanelScan，操作员只需在用户界面上输入印刷电路板的行数和列数，然后将采用面板化设计的多个已编码的电路板放在传送带上即可。
系统会自动创建一个检测程序，用于读取所有指定位置的条码。
在设置中，将印版送入相机单元进行处理。点击“Teach Layout”按钮，PanelScan就会扫描印版并读取所有条码。如果条码解码不正确，操作员可以调出相应区域的高分辨率图像。
所有记录的条码数据都会自动保存在日志文件中，方便随时查阅。

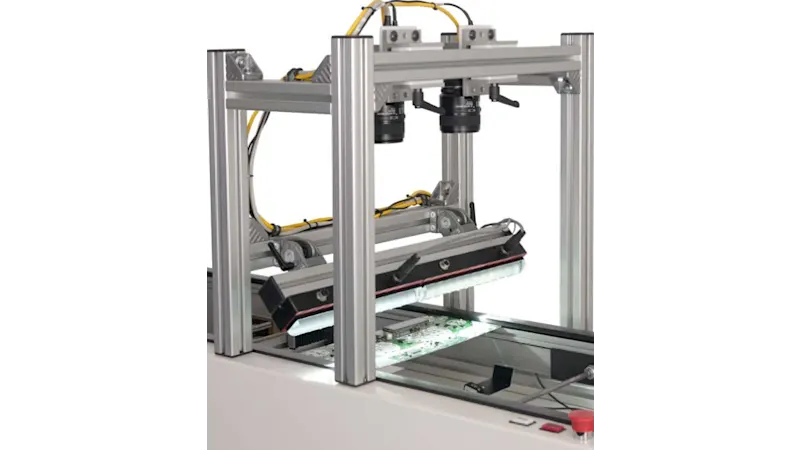

采用Basler相机技术的PanelScan

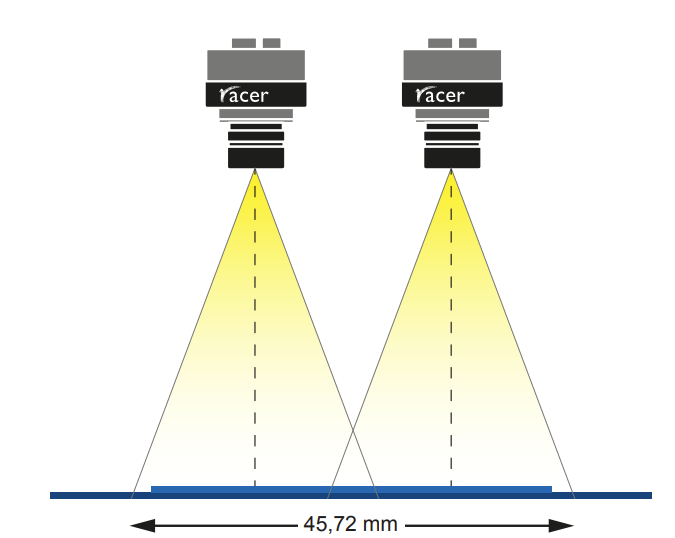

PanelScan系统的核心组件是一台线阵相机。在标准配置中，使用单台相机可采集宽度不超过25.4 cm的面板。对于宽度达45.7 cm的更大型面板，可使用两台重叠的线阵相机组成宽幅配置，以确保可靠地进行条码解码。

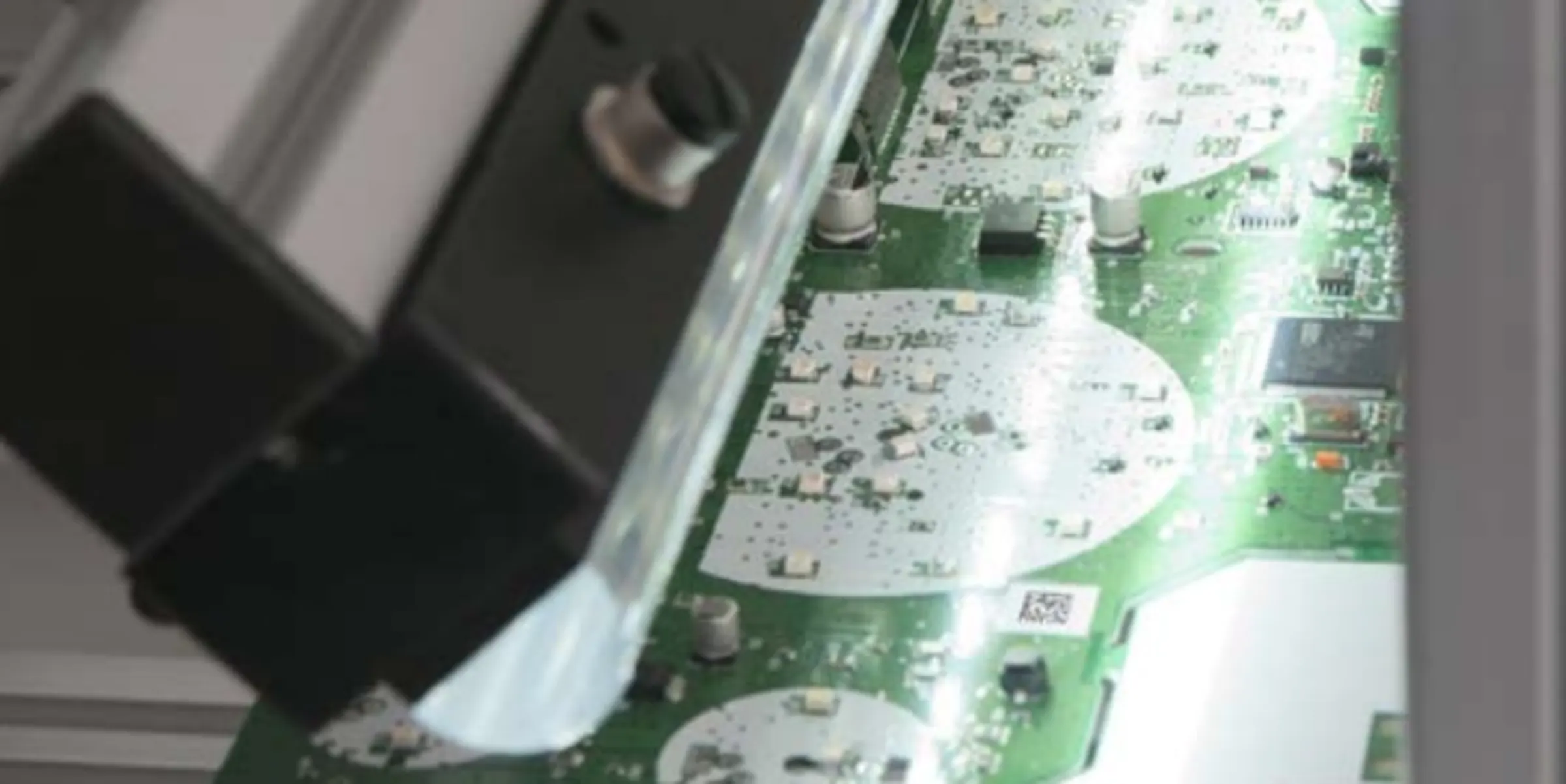

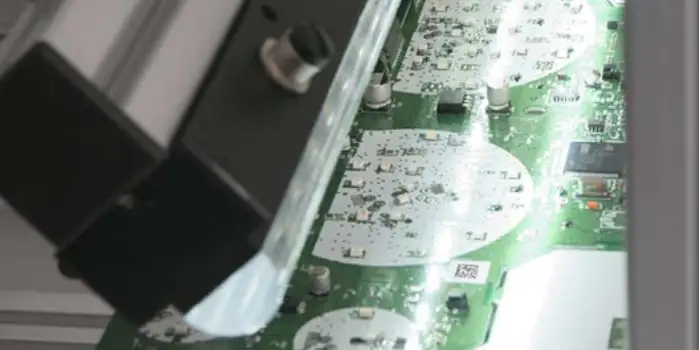

相机安装在传送带上方，用于为经过的面板采集图像。两个聚焦的线阵光源确保提供出色的光照，而当面板前缘到达视场时，反射芯片就会触发图像采集。图像处理工序在一台独立的PC上进行。
Microscan（迈思肯）公司选择Basler racer相机的原因是它性能表现优异、分辨率范围广，而且易于集成到我们的Visionscape机器视觉软件平台中。这三个特点自然使我们精准地决定选用Basler racer系列相机。
