对PCB/FPC组装所用的透明粘合剂进行高精度检测与对齐

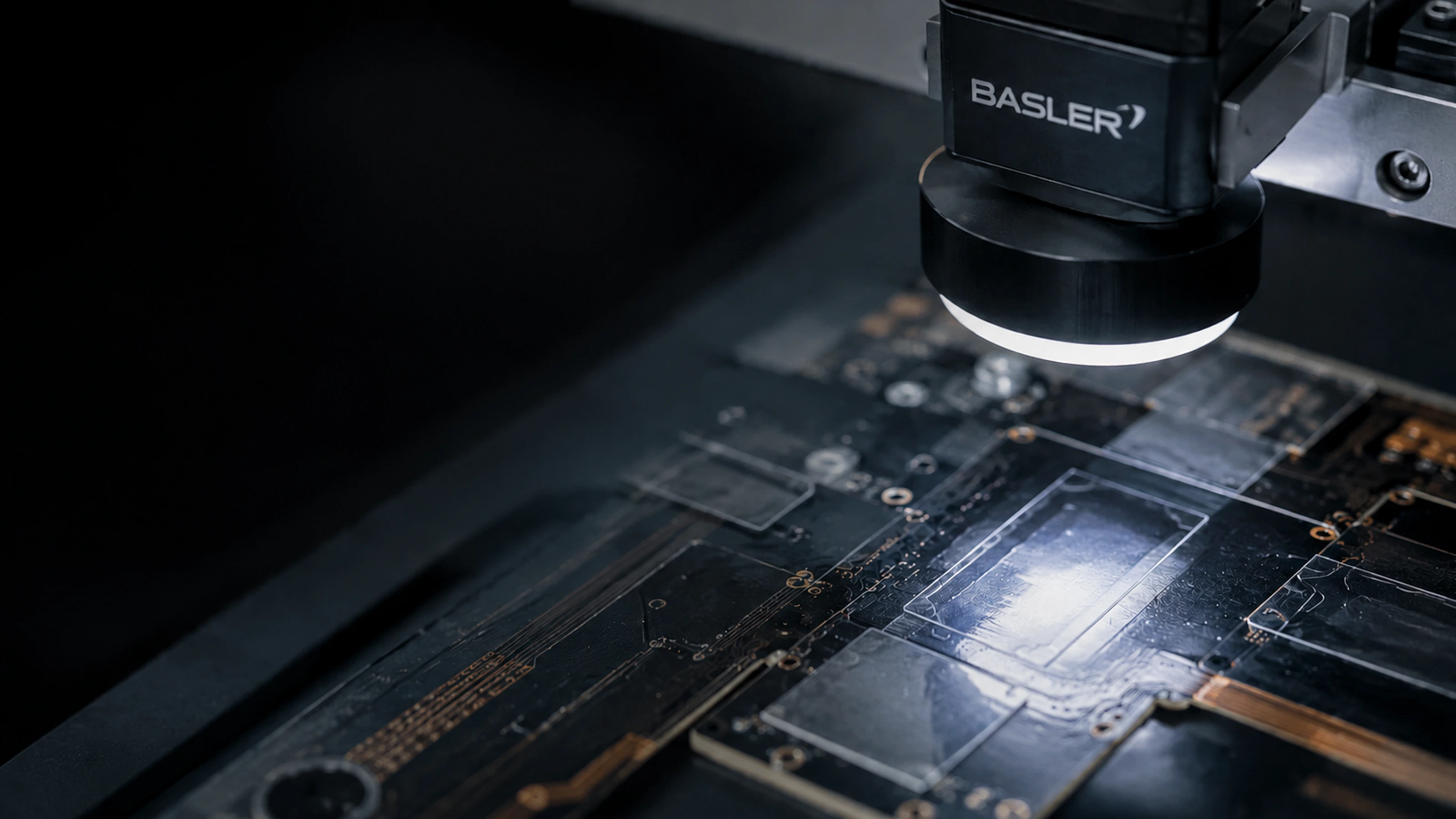

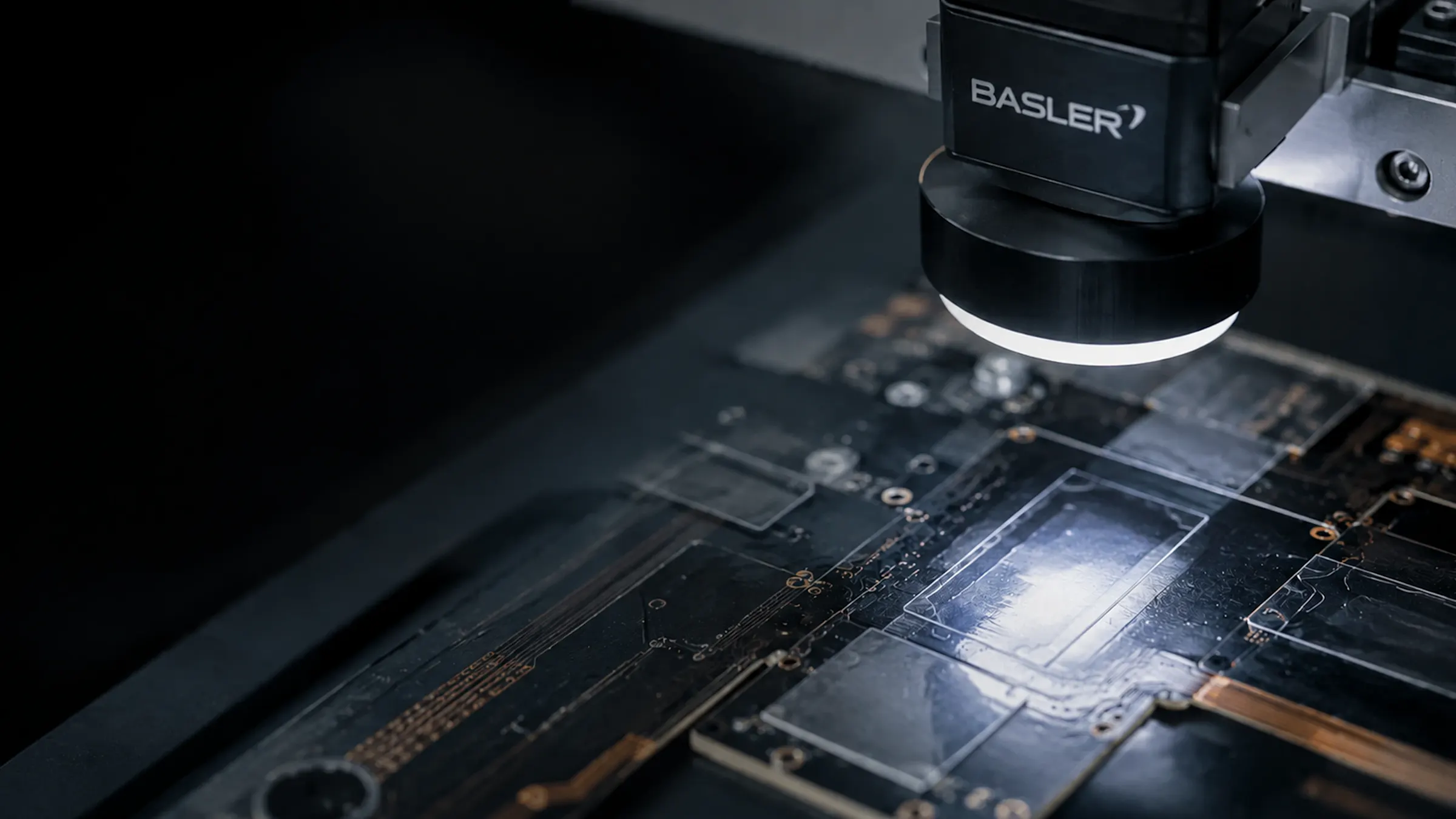

在消费电子产品制造中，印刷电路板(PCB)和柔性印刷电路板(FPC)组装中需要广泛采用透明粘合剂、双面胶带和保护膜。然而，由于它们的对比度低且边界不清晰，难以实现可靠的检测和定位。Basler通过实现高对比度的透明粘合剂材料成像，帮助设备制造商提高检测精度和生产效率。
粘合材料的视觉检测
在PCB和FPC组装过程中，需要广泛应用透明胶带、双面胶带、泡沫胶带和保护膜等预切辅助材料。在拾取和放置层压应用中，视觉系统不仅必须确保精确定位，还需在放置前对材料质量进行验证。
透明粘合剂检测中的成像挑战
粘合剂与背景薄膜之间的对比度较低
透明粘合剂的光学响应通常与载体薄膜相似，导致在常规光源条件下图像对比度不足，难以实现稳定的检测。

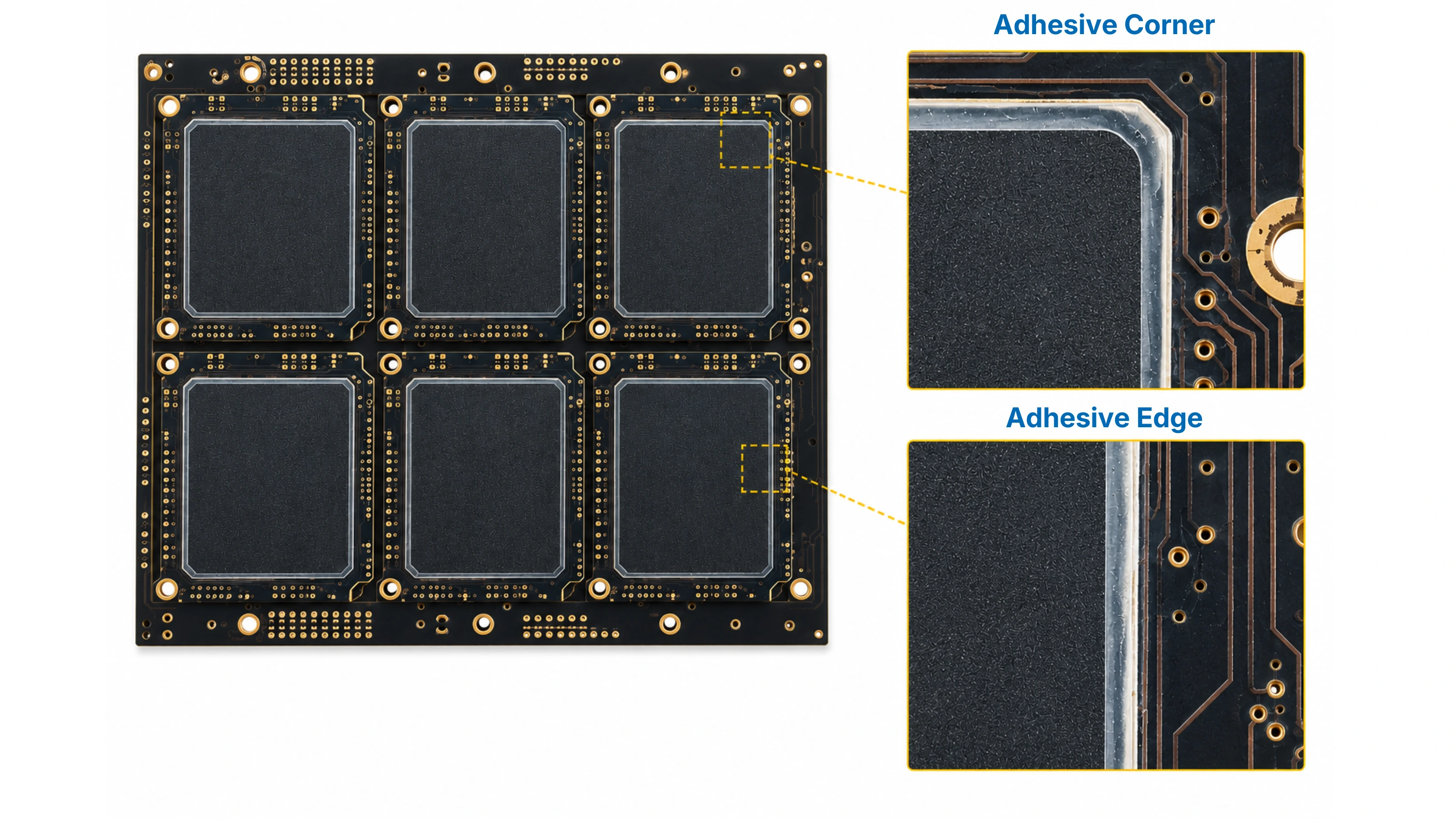

模糊的边界会影响轮廓提取和测量精度
粘合边缘不平整会降低轮廓清晰度，从而直接影响测量的可重复性和定位精度。
由于材料性质各不相同，因此需要灵活调整成像参数
由于不同粘合材料在透射率、反射率、颜色和厚度方面均存在差异，仅使用单一成像设置很难保持效果一致的检测性能。
定位和粘合质量验证的关键视觉任务

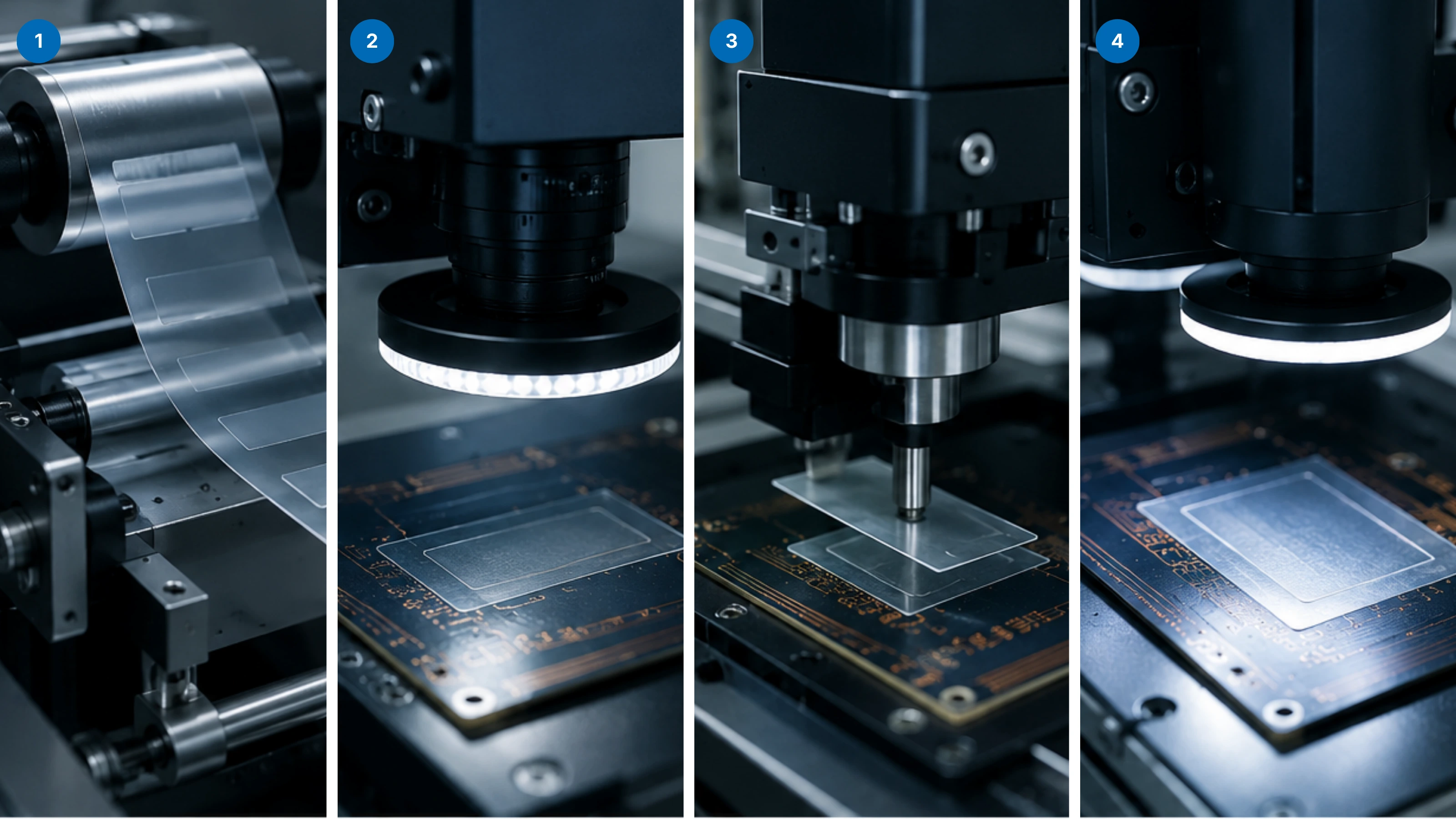

典型流程包括：
材料进料与取料——从卷筒或载体上取下预切好的粘合材料
飞行检测与粘合剂状态验证——材料通过一个视觉检测站，系统会对其位置、轮廓和粘合剂状态进行检测，并自动剔除存在偏移、残留或溢胶缺陷的零件
精确定位与放置——基于视觉引导的XYθ补偿功能，可确保元件精确放置在目标PCB或FPC的指定位置
安装后验证——通过检测确认安装精度和工艺质量
适用于透明粘合剂检测的视觉方案
为解决透明粘合剂检测中的成像难题，Basler将高分辨率彩色成像与定制化图像优化技术相结合。当配合合适的紫外线(UV)光源使用时，该视觉方案可提高粘合剂的可见度，并支持可靠的轮廓提取、测量和定位。

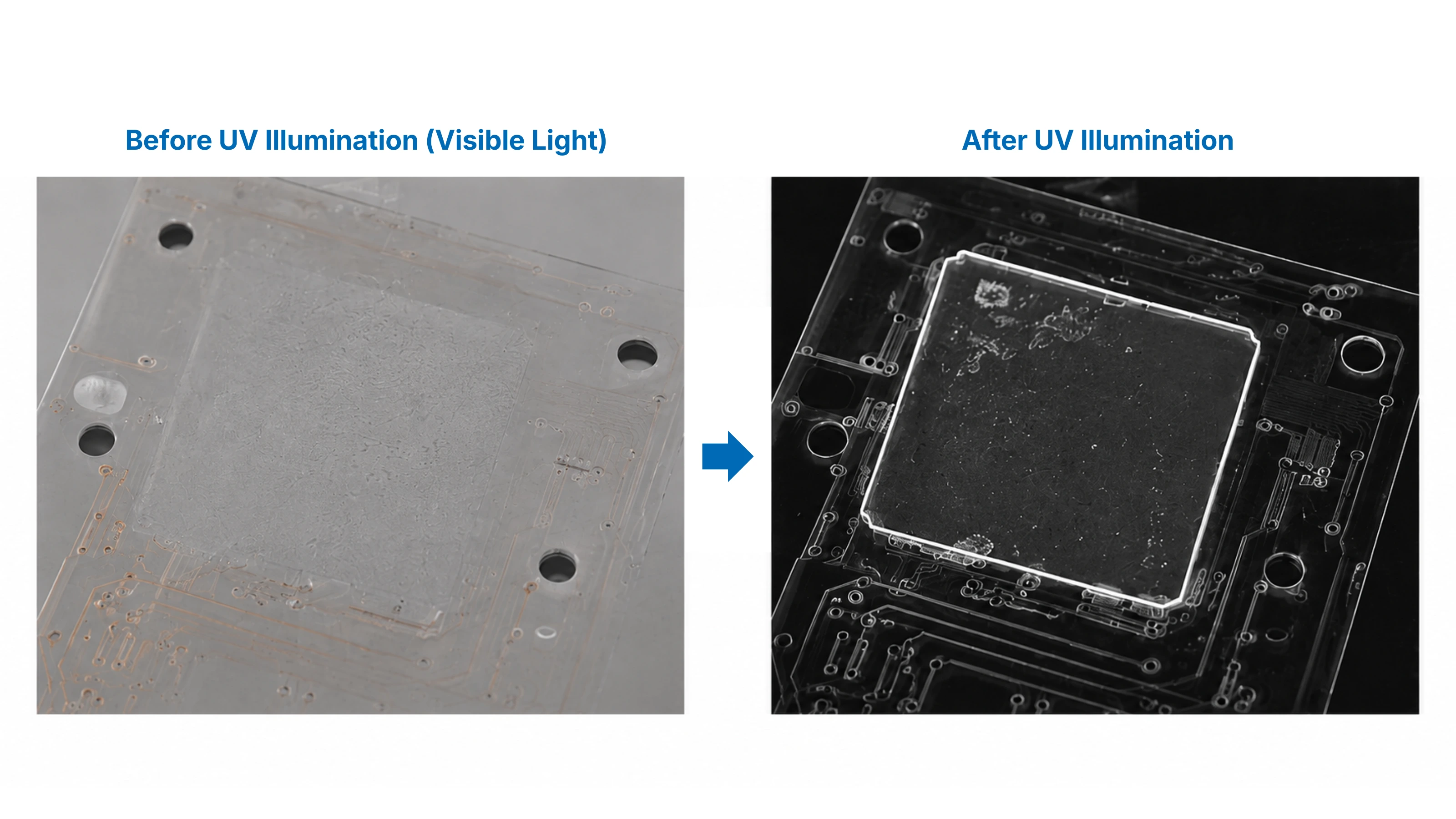

使用紫外线光源增强对比度
在常规可见光成像下，透明粘合剂与载体薄膜之间的对比度往往较低。通过使用特定波长的紫外光照射，粘合剂与基材的光学特性差异会更加明显，从而更容易区分粘合剂的边界。结合Basler的图像优化算法就能够稳定地提取轮廓、准确测量面积和边缘距离，并对透明粘合剂材料进行可靠的检测。
成像硬件和固件优化
要对透明粘合剂进行可靠检测，首先要确保高质量的图像采集。将Basler 500万像素彩色相机与光学配件配合使用，可提供高分辨率和高成像质量，充分满足PCB/FPC层压应用中进行精确定位、轮廓提取和测量的要求。通过调整RGB通道，还能进一步优化成像效果，以适应不同的粘合剂和载体组合。
为了提高粘合剂的可见度，Basler开发了针对具体应用定制的成像质量和色彩优化固件，例如彩色像素合并（binning）、锐化及降噪等功能。通过在图像源头提升对比度并减少背景干扰，更容易区分透明粘合剂的边界与载体薄膜，为轮廓提取、面积测量、边缘距离测量以及可靠的检测性能打下了坚实的基础。
该视觉方案支持的检测功能
优化成像系统能够可靠地实现以下功能：
轮廓提取
粘合剂覆盖面积测量
边缘距离测量
残留胶痕检测
即使在弱光和高增益的工作条件下，通过定制固件实现的背景噪声抑制功能也能确保图像清晰、检测性能稳定。
集成视觉方案的优势
通过将定制固件、彩色成像和紫外线光源相结合，Basler帮助设备制造商克服透明粘合剂检测中面临的关键成像挑战，同时提高了灵活性、检测可靠性及设备竞争力。
增强成像质量
定制固件从源头提升成像质量，而非依赖后期处理。
提升对比度
显著提高透明粘合材料在背景中的可见度。
定制化方案
面向特定应用的固件有助于设备制造商打造差异化解决方案，并增强其竞争优势。
降低拥有成本
一个视觉平台支持多种材料类型，从而减少调试工作量、工程设计时间以及转换成本。
