图像处理中的CCD芯片
图像处理中的CCD芯片
长期以来，CCD成像芯片一直应用于摄影、视频监控、医疗技术等多种应用领域。它可将光学信号转换为电子信号，提供具有高分辨率和高色彩深度的高质量图像。详细了解CCD芯片技术的功能、应用领域和可能存在的局限性。

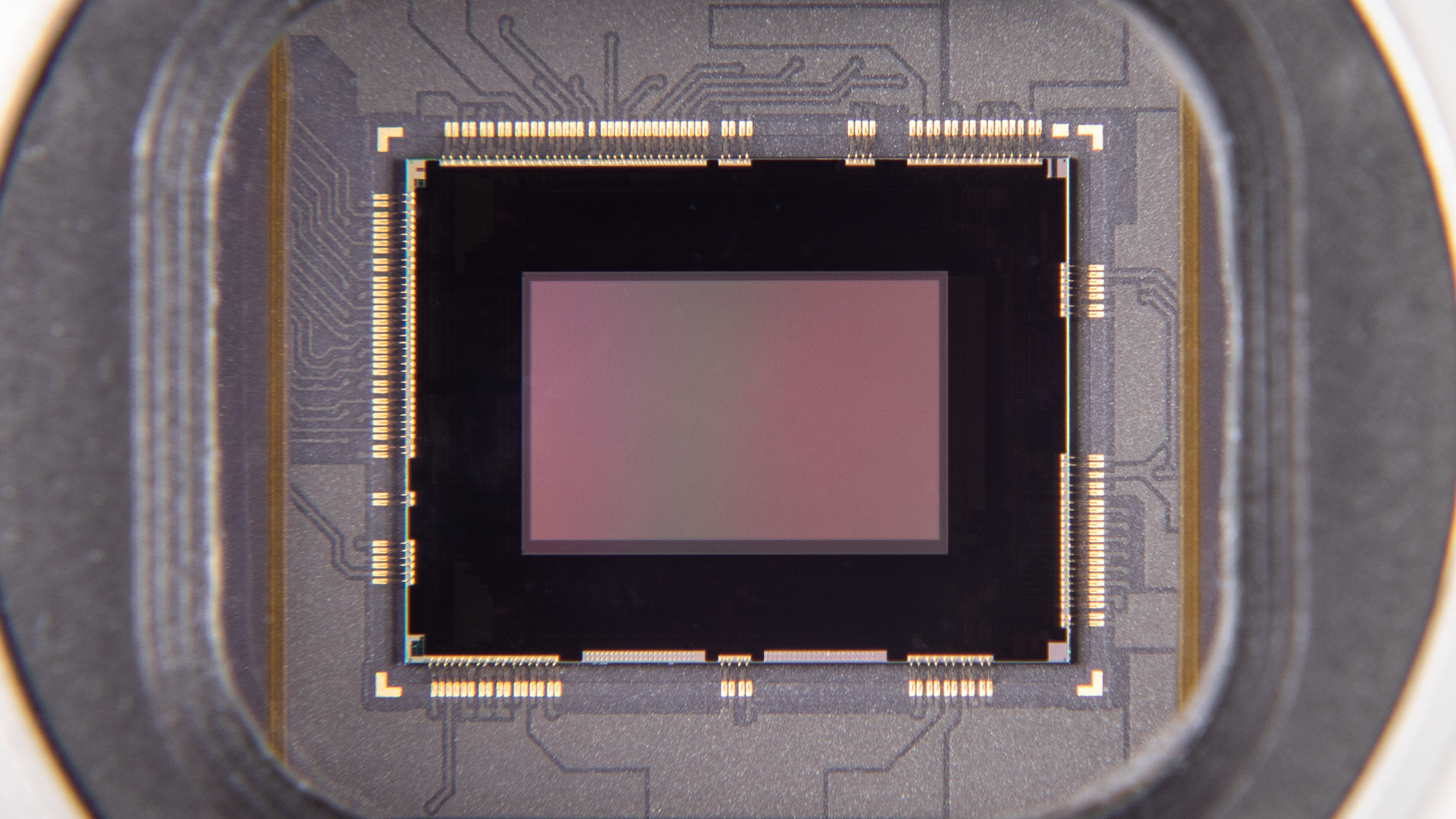

CCD成像芯片的结构和功能
数字相机中的CCD（电荷耦合器件）芯片可将入射光转换成电子信号。CCD技术以内部光电效应为基础：当光线射入时，半导体层会释放电子从并将其转移到传导带。由此产生的电荷首先被收集到电势井(Potential Well)中，然后再逐行或逐列读出。电荷将从一个电势井转移到下一个电势井。在线路末端，信号会被放大，并将模拟电压转换成数字值。收集到的所有数据将构成原始的图像数据，即由芯片提供的未经进一步处理的数据。
何时应该开始从CCD转换到CMOS？
除了CMOS芯片的性能得以提高之外，CCD成像芯片供应量有限的问题也迅速推动着技术变革。一般而言，您可以随时开始转换到CMOS技术。快速完成转换通常可提高应用性能，降低相机成本。我们建议您先进行计算，以确定选择哪种技术更有实际意义。
技术转换的问题清单
如果您对以下一个或多个问题的答案均为"是"，则应转换到CMOS技术。这同时适用于更新现有的系统的情形，或者正在开发新系统的情形：
是否希望在系统中实现更高的帧速率，从而提高性能？
是否希望提高性能，以便在光线条件不佳的情况下也能看得更清楚？
是否在图像中遇到了纹路、光晕或拖尾等问题？
是否希望降低系统成本？
正在采用的现有芯片技术是否已经停产，或者将在短期内停产？
我们的CCD技术转换顾问
您是否正在使用CCD相机，并希望寻找采用新技术的替换相机型号？借助我们的CCD技术转换顾问，您只需轻点几下，即可获得能够替代您CCD相机的所有相机型号概览。
先选出您使用的CCD芯片，然后我们会为您找到理想的CMOS替换芯片。
