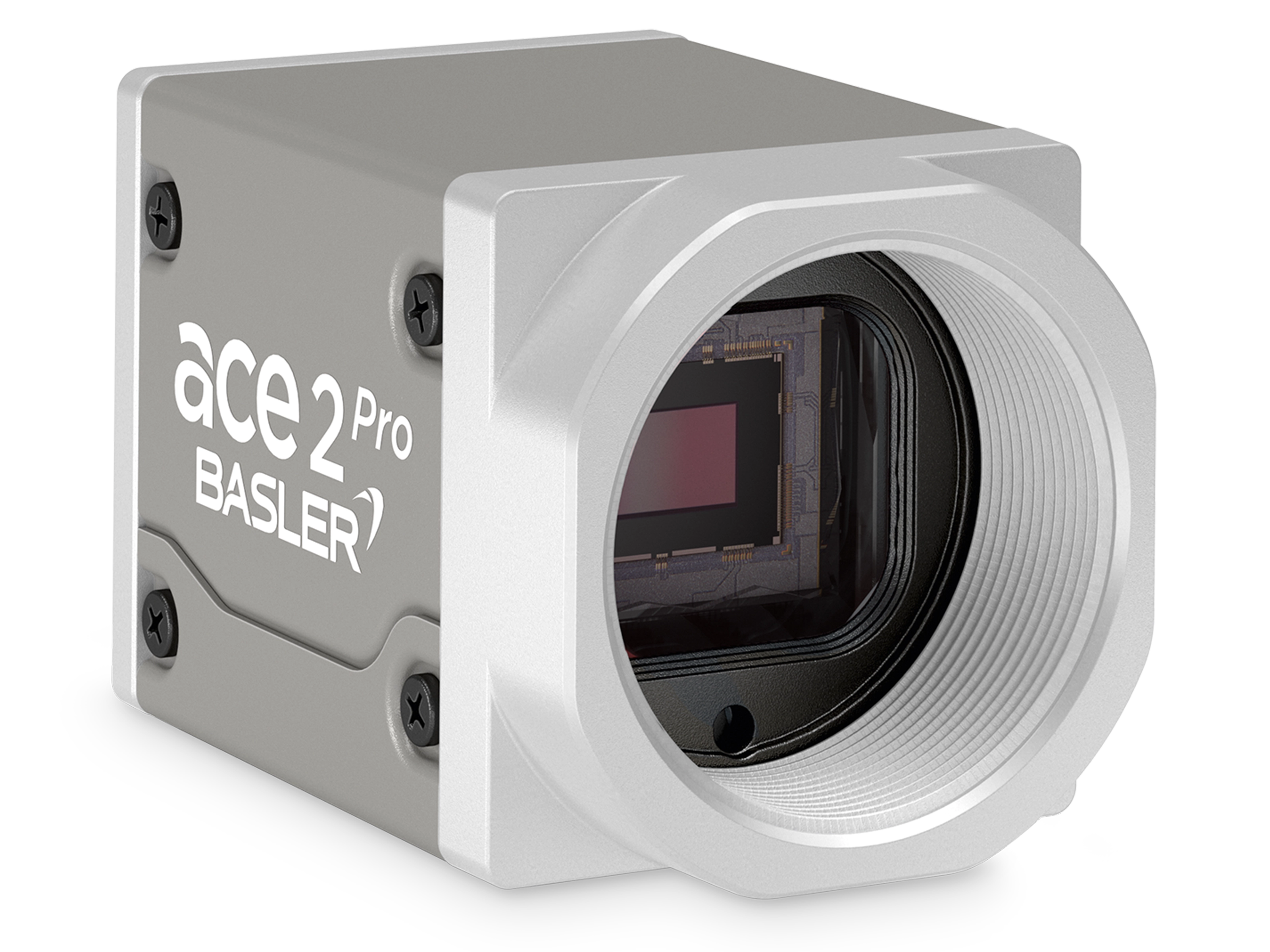

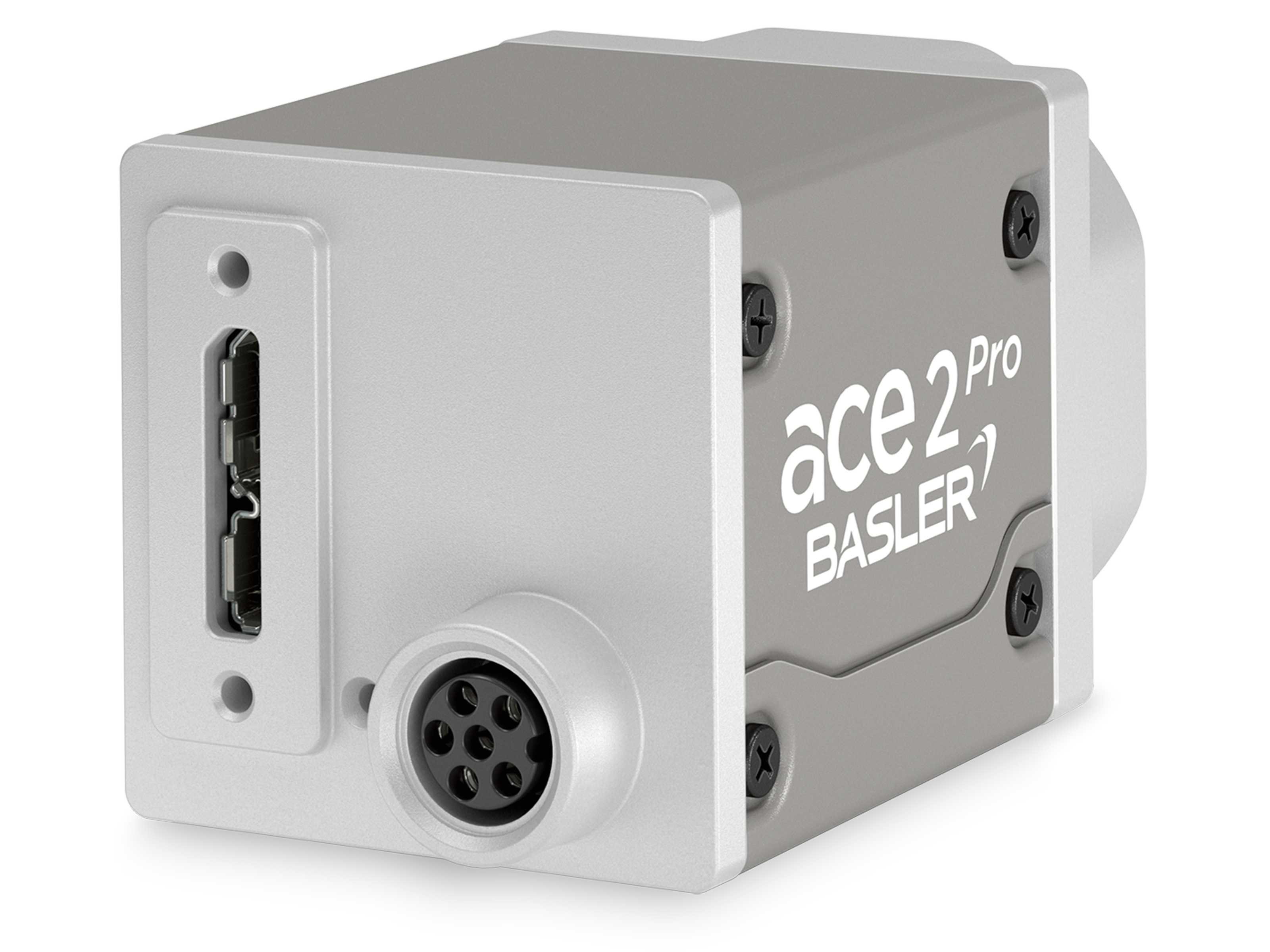

Basler ace 2 R a2A3536-31umPRO
- IMX676 感光芯片
- 31 fps 帧速率
- USB 3.0 接口
- 12.5 MP 分辨率 (MP)
- 1/1.6 芯片尺寸
Basler a2A3536-31umPRO USB 3.0相机搭载Sony（索尼）IMX676 CMOS芯片，可在1250万像素的分辨率下提供31 fps的帧速率。
常规信息
| 项目编号 | 109490 |
|---|---|
| 产品系列 | ace 2 R |
| 产品线 | ace 2 R Pro |
| 相机类别 | 面阵相机 |
感光芯片
| 感光芯片供应商 | Sony |
|---|---|
| 感光芯片 | IMX676 |
| 快门 | Rolling Shutter |
| 芯片尺寸 | 1/1.6 |
| 芯片尺寸 | 10 mm |
| 芯片类型 | CMOS |
| 芯片尺寸 | 7.1 mm × 7.1 mm |
| 分辨率（长x宽） | 3536 px × 3536 px |
| 分辨率 (MP) | 12.5 MP |
| 像素尺寸（长x宽） | 2 μm × 2 μm |
| 帧速率 | 31 fpsCalculate individual frame rate |
| 黑白/彩色 | Mono |
| 光谱 | Visible |
EMVA Data
| 量子效率（典型值/最小值） | 91.7 % (typical) |
|---|---|
| 暗噪声（典型值/最大值） | 3.7 e¯ (typical) |
| 饱和容量（典型值/最小值） | 12.2 ke¯ (typical) |
| 动态范围（典型值/最小值） | 68.4 dB (typical) |
| 信噪比（典型值/最小值） | 40.5 dB (typical) |
Camera Data
| 接口 | USB 3.0 |
|---|---|
| 图像数据接口 | USB 3.0, nominal max. 5 Gbit/s (SuperSpeed) |
| 像素位深 |
|
| 曝光控制 |
|
| 数字输入 | 1 |
| 通用I/O | 2 |
| 电源 | Via USB 3.0 interface or 12-24 VDC |
| 电源要求（典型值） | 3 W |
设计
| 外壳类型 | Box |
|---|---|
| 外壳尺寸（长x宽x高） | 42.8 mm x 29 mm x 29 mm |
| 重量 | 90 g |
| 镜头接口 | C-mount |
| 操作温度 | -10 °C - 50 °C |
技术图纸
制造商
| Basler |
|---|
符合标准
- CE (incl. RoHS)
- EAC
- FCC
- GenICam
- IP30
- RoHS
- UL
- USB3 Vision
高灵敏度和低噪声，适用于弱光条件和近红外范围(NIR)应用
Sony（索尼）STARVIS 2系列的IMX676芯片性能出色，即使在近红外范围(NIR)内也具有高灵敏度和高信噪比。结合更实惠的滚动快门芯片技术，搭载IMX676的相机可使弱光应用、近红外区域(NIR)应用和价格敏感型应用受益。
量子效率比较
该图显示了三款芯片的量子效率(QE)。
IMX676：滚动快门芯片，1250万像素分辨率，像素尺寸为2 μm、最新的Sony STARVIS 2系列
IMX226：滚动快门芯片，1220万像素分辨率，像素尺寸为1.85 μm、Sony STARVIS系列，供货超过10年
CMV4000NIR：对近红外范围进行优化的全局快门芯片，400万像素分辨率，像素尺寸为5.5 μm，供货超过10年
通过这些QE曲线以及下表中选定的QE数据，证明了与知名对比芯片相比，IMX676芯片在可见光和近红外范围内均具有高灵敏度。
IMX676 | IMX226 | CMV4000NIR | |
|---|---|---|---|
技术 | Sony STARVIS 2 | Sony STARVIS | NIR优化 |
QE @ 540 nm | 92% | 80% | 62% |
QE @ 850 nm | ~ 45 % | ~ 19 % | ~ 35 % |
QE @ 950 nm | ~ 20 % | ~ 9 % | ~ 11 % |
在850 nm波长下实现高成像质量
通过图像比较，可见IMX676芯片在NIR范围内具有优秀的成像质量。所显示的两个图像左侧为底片（标示为蓝色）。底片在NIR范围内看起来是透明的，因此在850 nm的波长下可以清楚地看到其背后的刻度。IMX676具备高NIR灵敏度和低噪声的特性，因此很容易识别出刻度线。
Sony STARVIS 2芯片技术
IMX676芯片可提供出色成像质量，这要归功于不断发展的芯片技术。与上一代的系列相比，Sony STARVIS 2芯片的像素架构得到了优化，即使在弱光条件下也具有非常高的灵敏度。进一步的技术发展改善了NIR范围内的光吸收，实现高信噪比，并扩大了其动态范围。
