microDisplay X – 稳定可靠地采集您的第一张图像

在图像采集卡调试期间，microDisplay X可支持测试整个系统配置、选择小程序并进行参数化，以及设置相机。

microDisplay X – 稳定可靠地采集您的第一张图像

在激活图像采集卡期间，microDisplay X可帮助您测试整个系统配置、选择小程序并进行参数化，以及设置相机。该工具让您可以更方便地激活系统，并包含附加的高性能功能，例如完全集成的GenICam Explorer。除了可以直接访问相机寄存器外，还可以方便地配置兼容GenICam的相机（Camera Link和CoaXPress）的链接拓扑。作为通过SDK进行配置的替代方法，用户还可以配置和控制相机连接以及相机和图像采集卡固件，并保存设置。

在运行环境中提供并安装microDisplay X。

可提供以下优势：

直接在启动窗口中配置相机(GenICam)和小程序，并保存或访问配置
加载多个小程序（每个图像采集卡一个小程序）
放大DMA输出窗口（直接内存访问），以放大显示单个DMA输出
在采集过程中优化帧速率信息（每秒帧数）的精度

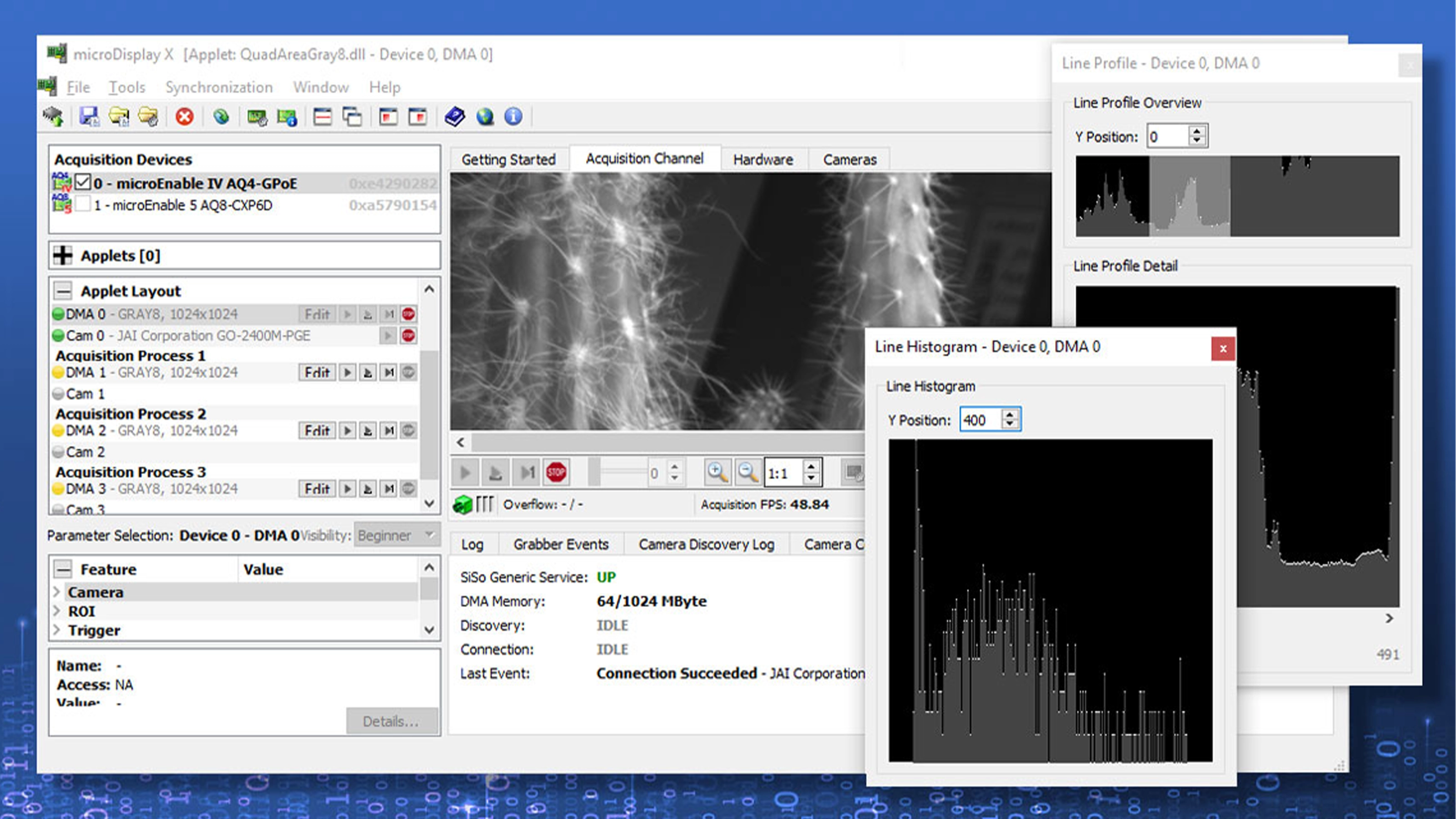

使用线形图和线形直方图轻松设置线阵相机系统（提供有关单个像素值和线分布的信息）

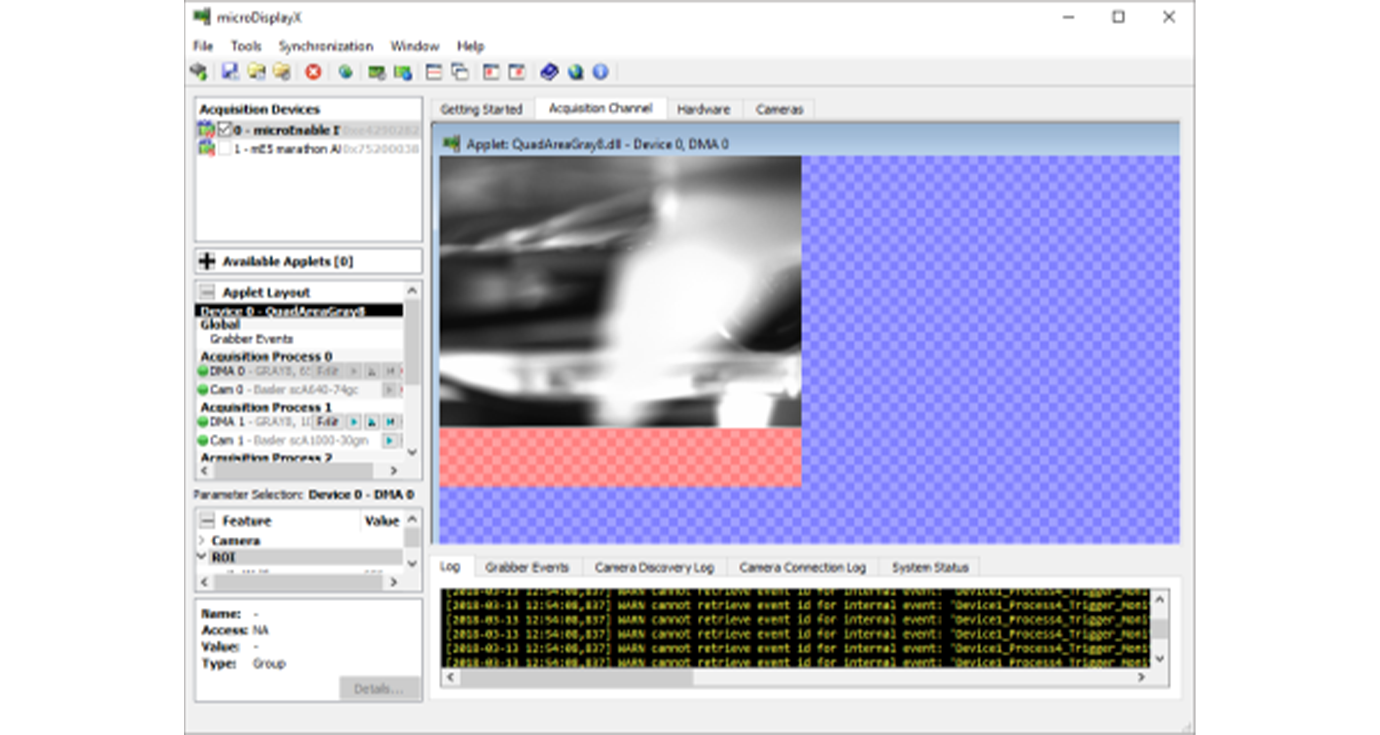

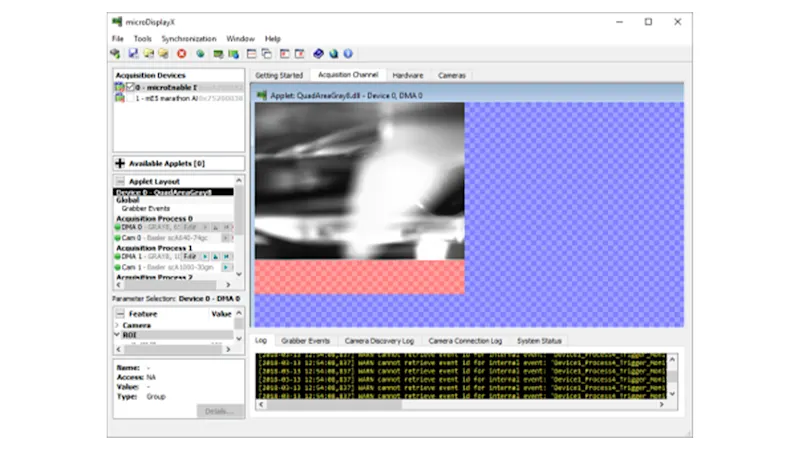

如果相机传输的图像部分太小，小程序中已分配但并未使用的缓存将在DMA输出窗口中以红色显示
通过新的日志窗口，可随时访问常规和相机发现日志信息、图像采集事件和系统状态信息

microDisplay X中的新增功能

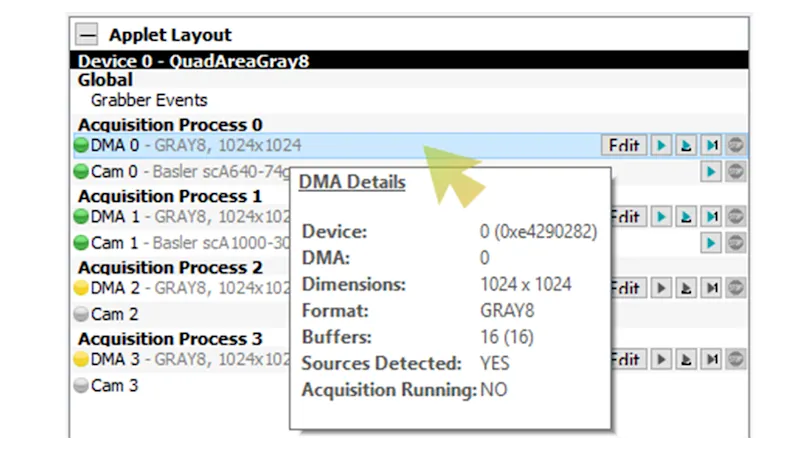

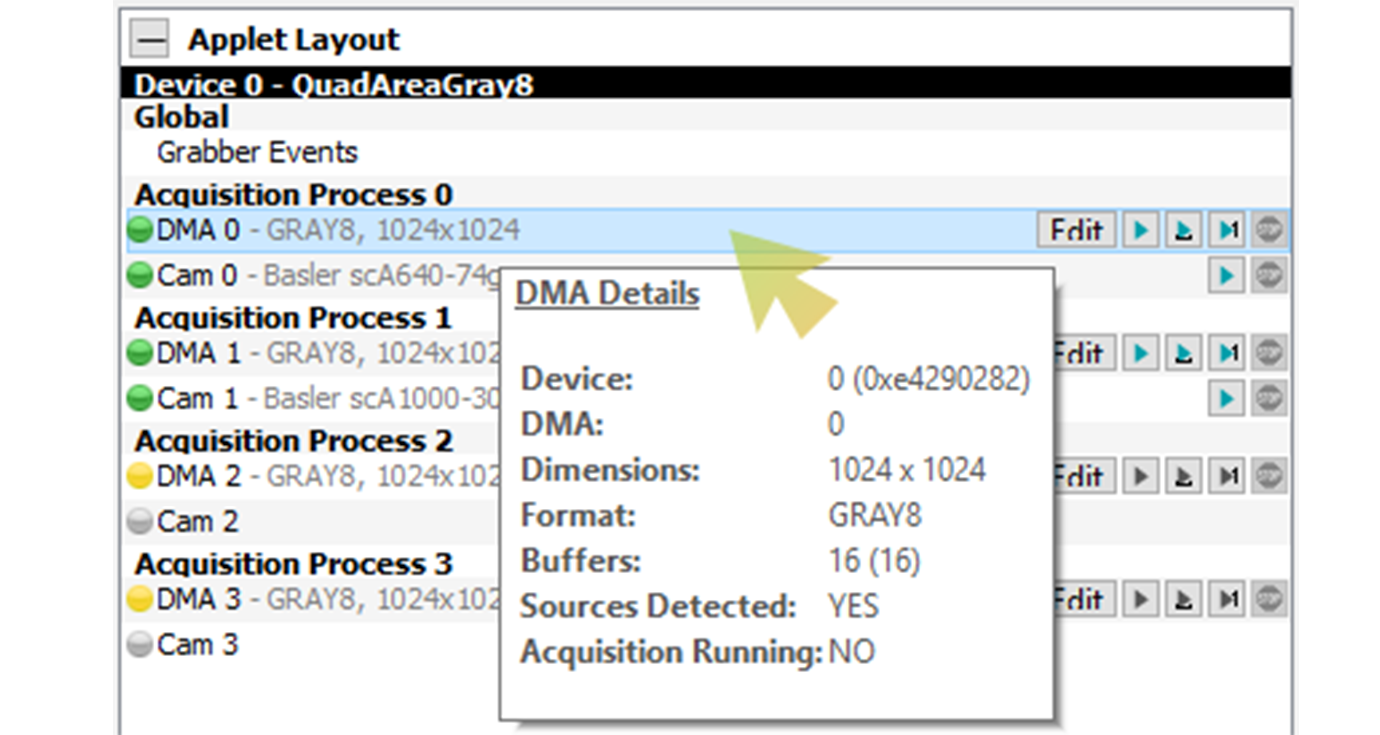

借助经过深度修改的新用户界面，系统构建者即可通过相机图像采集卡系统，方便可靠地采集到第一张图像。在加载了适用于相机和图像采集卡的小程序后，小程序窗口会显示带有已加载小程序及其进程的图像采集卡。相机的输入端口和DMA输出端口表示的是每个小程序进程，并且可以对其进行配置（例如，在小程序和相机设置中，图像的宽度和高度应该相对应）。这个窗口还会显示在图像采集时为小程序激活的 DMA。

该工具可以支持连续采集图像、图像序列以及拍摄静态照片。在启动或完成图像采集后，该工具会在单独的窗口中显示可进行详细分析的系列图像（支持图像缩放和滚动）。现在，根据提供的有关单个像素值和行的灰度/颜色值分布数据，您可以更轻松地激活线阵相机。您可以使用在小程序中集成的模拟器，将其作为替代的图像采集源，以便对图像采集卡进行初始测试，无需使用真实的相机。
