CXP over Fiber光纤架构技术

• 安装与操作
  光纤线缆比铜缆更轻、更柔韧，特别是在远距离布线和复杂系统中可以让安装更加便捷。其占用空间小、布线简单，且弯曲半径较小（平均为60毫米），非常适合在狭窄或难以触及的区域使用。但光纤线缆也有一个缺点，就是它可能发生断裂。

• 成本‌（初始成本与维护成本）
  光纤网络的初始安装成本通常高于铜缆方案。然而，从整个生命周期而言，两者的投资成本往往趋同，因为光纤线缆不易受腐蚀和磨损影响，因此最终所需的维护更少

• 灵活性和可扩展性
  借助CXP-over-Fiber技术，系统可灵活扩展并适应新的需求。无需更换现有基础设施，即可轻松增加相机数量或延长传输距离。

• 工业环境中的可靠性
  光纤不受电磁和射频干扰的影响，也不受湿度或温度波动等环境因素的影响，确保图像数据传输始终稳定可靠。

• 运输更便捷
  光纤组件重量轻，可大大简化运输流程，并降低系统成本。

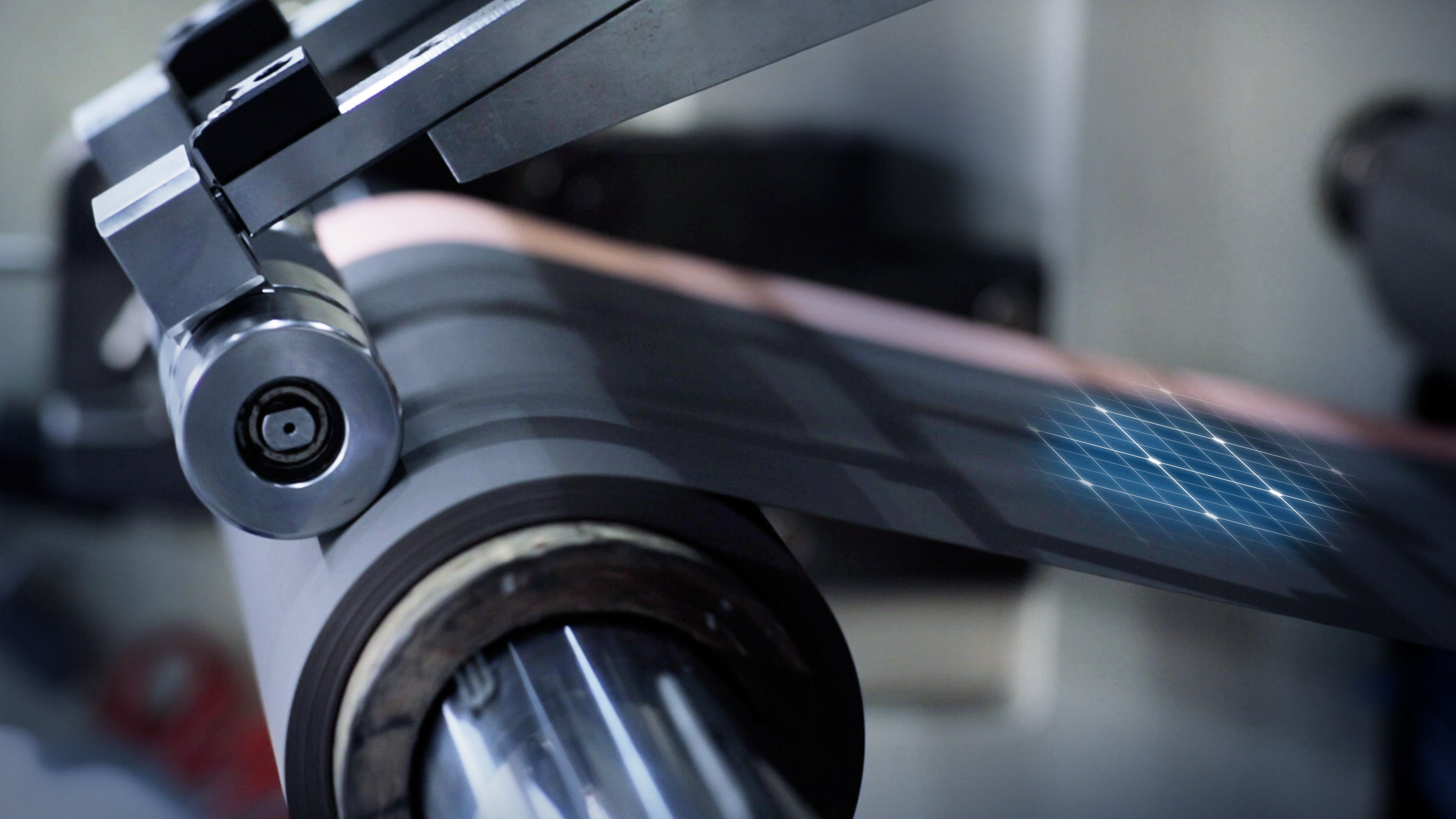

低延迟对于在线检测、机器人控制、抓取放置等时序敏感型应用尤为关键。它能确保图像数据从传感器快速、稳定地传输至分析设备，即便相机与分析设备相距较远、系统架构复杂，也可实现精准的流程控制并保障高效产能。

实例：通过在FPGA和GPU上进行分布式处理来实现高效的图像处理流程

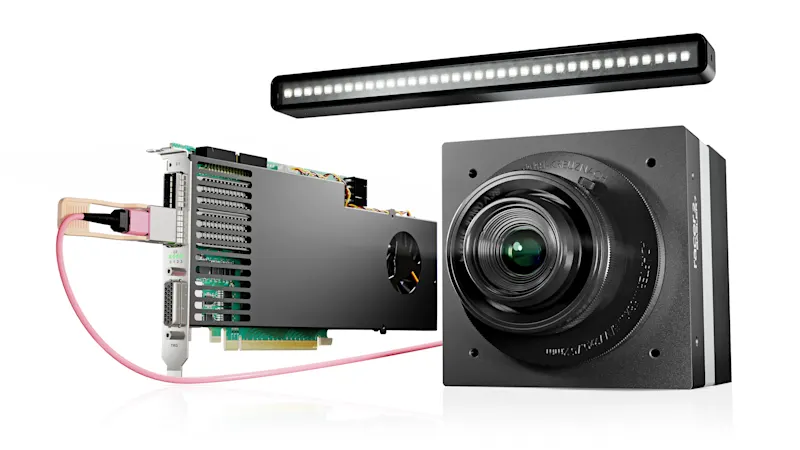

由于TDI相机会持续生成大量图像数据，因此非常适合采用CXP-over-Fiber技术。它提供的带宽最高可达100 Gbps。在处理单元分布于多个地点的大型生产设施中，CXP-over-Fiber能够将数据无损分发给多个图像采集卡，而且不会造成带宽损失。

我们不妨通过以下一个典型的场景来说明智能系统架构的优势：

1. 例如在图像采集卡中，图像预处理步骤的其中一项任务就是平场校正(FFC)。在标准系统中，这项任务通常由GPU处理。

2. 图像采集卡将已经过优化的图像传输至GPU。随后，GPU只需执行图像分析，例如可用于错误检测的分类任务。

这个高效视觉方案的关键在于它对处理任务的智能分配：作为图像分析的一环，全局图像增强和图像分割在FPGA上进行。这种方法可显著降低对已连接PC的GPU和CPU的性能要求。虽然高性能图像采集卡的成本较高，但只需配备中端GPU和CPU的标准PC即可满足需求，从而抵消了成本。

成效：获得兼具高处理速度和可靠性的成本优化型系统——这正是CXP-over-Fiber光纤架构技术的设计初衷。

CXP技术在不断发展，并能提供高度的投资保障。得益于其技术进步，CXP接口性能卓越且经得起未来考验，依然是适合高要求机器视觉应用的理想之选：

1. 更高的数据率及新版协议

CoaXPress 3.0及未来版本协议的开发使得每通道带宽进一步提升，并支持分辨率更高、帧速率更快、性能更强大的机器视觉相机。

2. 先进的光纤集成

我们预计光纤技术在CXP系统中的应用将持续增长。未来的相机和图像采集卡将越来越多地提供原生光纤连接，这将使规划和安装更加灵活，并进一步简化相关流程。

3. 改进的同步和触发功能

新的CXP标准将进一步优化多相机同步和实时触发功能。这对多相机应用以及要求严苛的在线检测流程尤为重要。

4. 微型化和能效

未来的CXP组件将更加紧凑且节能，使其更容易集成到空间受限的系统中，并降低连续运行时的能耗。

5. 高级软件支持

随着Basler的pylon软件和pylon vTool等图像处理软件的进一步开发，CXP接口将变得更强大且直观易用。在自动配置、诊断功能以及智能错误检测方面均将进一步简化操作流程。

6. 标准化与兼容互通

CXP-over-Fiber领域的标准化程度进一步提高，将增强不同厂商和组件之间的兼容互通。这不仅能增强投资安全性，还有助于促进系统集成。
