《USB 3.0提供的不同传输选项》
主动式、被动式、光纤 - 适用于任何传输距离的USB 3.0线缆

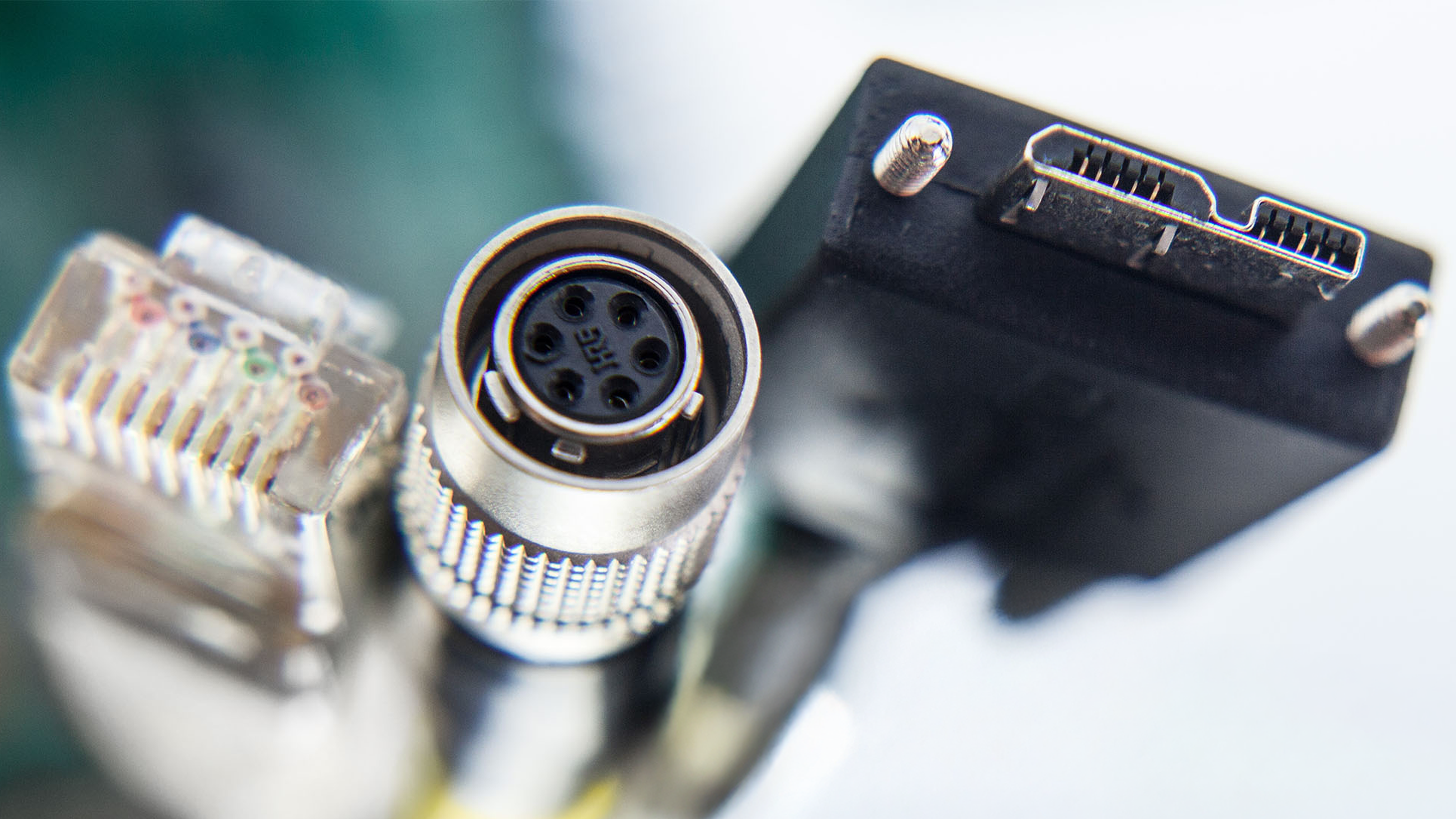

USB 3.0是基于USB3 Vision标准在图像处理领域中获得广泛应用的接口。通常假定其最大线缆长度为3米，但如果使用高质量被动式线缆，其长度最高可达8米。而主动式和光纤线缆方案可用于更远的工作距离。我们将介绍USB 3.0的各种传输选项并提供实用建议。
最后更新： 2026/03/30
USB 3.0传输选项的关键数据
被动式USB 3.0线缆成本效益高，性能可靠，传输距离最远可达约8米。
主动式线缆可通过重驱动器补偿信号损耗，从而延长传输距离。
光缆和混合线缆的工作距离可超过20米。
光纤线缆方案提供几乎不存在长度限制且具备高电磁兼容性。
选择合适的线缆类型需着重关注线缆长度、供电、耐用性和安装条件。
长期高速数据传输的机器视觉应用尤其需要看重系统的整体性能。除线缆外，主控制器、PC架构、电磁环境和供电也会影响稳定性。
使用USB 3.0进行被动式数据传输
如何制造被动式线缆，它有哪些不同版本，以及符合哪些质量标准？
设计和功能原则
被动式USB 3.0线缆由用于数据传输的铜线和用于供电的电线组成。此外，被动式线缆还采用了屏蔽处理，最大限度地减少干扰。
此类线缆中不包括放大器等有源电子元件。
使用被动式线缆时，最长可通过相应的线缆版本桥接至8米。
在工业环境中，强电磁场会影响电机控制器和机器人等设备的线缆。为避免循环冗余校验(CRC)错误或图像丢失等干扰，高质量的屏蔽技术和精确的连接器制造工艺至关重要。
被动式数据线的多种版本
双绞线：该版本较不易受干扰，最高支持线缆长度为5米的标准应用。
双轴线缆(Twinax)：其设计更为复杂，使用的材料质量更高，因此最长传输距离可达8米。不过，这种线缆价格较高，因此不太常见。
工业适用性和质量标准
USB 3.0数据线必须满足工业图像处理应用的特定质量特性：
低衰减：必须尽量减少信号损耗，确保数据可靠到达。
运行时差小：各条线缆之间的差异不能太大，确保传输稳定。
连接器质量：在线缆与连接器的过渡处，低阻抗跳变至关重要。
导体横截面积：就成本效益比而言，美国线规AWG24或AWG22的截面积是较优选
恒定电压供电：5 V，900 mA
材料纯度：铜芯应尽可能不含杂质。
各种工业PC和笔记本电脑的USB端口有时提供的电流差异较大。电压骤降会导致相机重启或断连。因此，稳定的供电是持续工业作业的关键保障因素。
在拖链或机器人应用中，需要使用经过弯曲循环测试（例如500万次）、具备小弯曲半径及加强型护套材料的线缆。
工业图像处理的实用建议
由于USB 3.0接口往往在工业应用中被充分利用，因此采用材料优质、规格设计出色的线缆至关重要。公差范围过小则很容易导致图像丢失或系统故障等不稳定问题。
使用一般质量的线缆时，用户会碰到的典型错误是丢帧、相机断连或时序波动。在满USB带宽的临界运行状态下尤其容易出现这些问题。
趋肤效应限制了增大导体截面积所起的作用。决定数据稳定性的并非单纯是横截面积，还有信号对的质量和屏蔽结构设计。
使用USB 3.0进行主动式数据传输
被动式线缆无法在更长的传输距离上实现无干扰传输。此时，可采用主动式线缆来满足需求。
主动式数据线的结构
USB 3.0主动式数据线使用与被动式线缆相同的线缆原材料，但它包含额外的电子元件。其核心元件为重驱动器，并根据需要可能还包含上变频器。
重驱动器作为独立元件集成在线缆中，可单纯在物理层面提高信号质量。
在重驱动器的基础上，可根据需要增加升压转换器，用于提升信号电压。同时，升压转换器还可提供5 V供电电压。
许多主动式线缆需要为内部集成的电子元件额外供电。如果主机端口的供电不足，则需要使用外部电源模块。
重驱动器的工作原理
主动式数据线的重驱动器分三个步骤进行信号处理：
均衡：
输入信号由均衡器进行均衡处理。
预加重：
通过预加重技术对信号进行预失真处理。这样做的目的是补偿线缆引起的畸变，使信号到达接收端时与原信号保持一致。
输出：
最后，将信号设置为新的输出电平，以便抵消线缆的衰减效应。
通过这种方式，信号就可以传输得更远，不会有任何质量损失。
这种信号处理方式完全在物理层面上进行。重驱动器在相机和主机（例如图像采集卡）之间保持隐形，不作为独立的参与者出现在系统中。此外，可以集成一个升压转换器为电子元件供电，但这需要更大的功率。
注：如果USB 3.0线缆需要远距离布线或穿过外壳，并且需要补偿信号损耗时，则特别推荐使用重驱动器。
使用USB 3.0进行光纤数据传输
使用光纤传输数据时，线缆长度可远超出8米的限制。
设计和功能原则

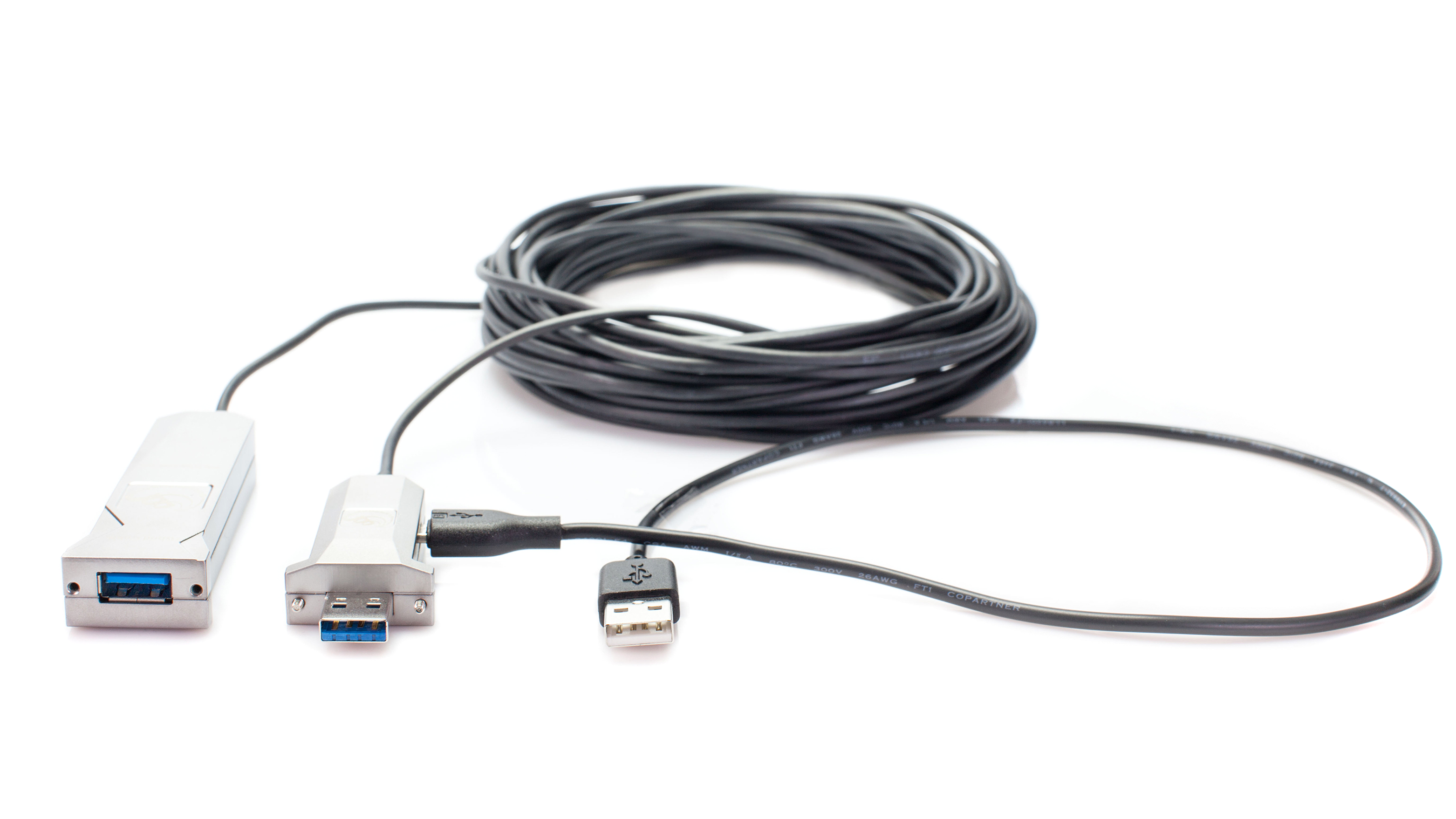

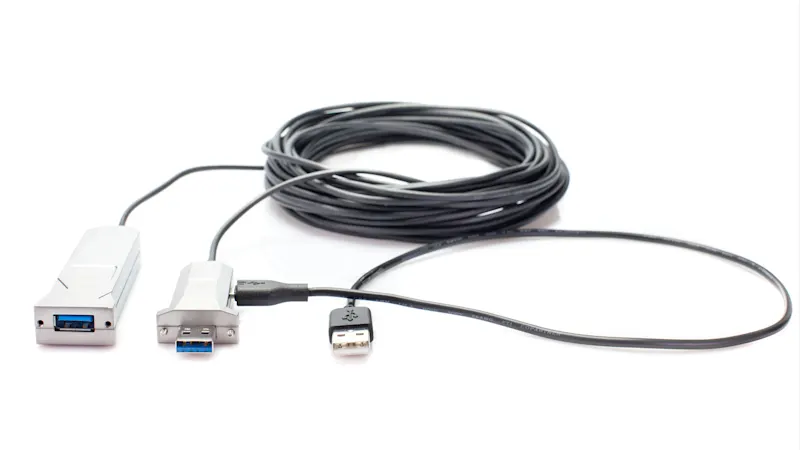

USB 3.0光纤数据线的核心部分由用于传输用户数据的光纤组成，另外还集成了一条可选配用于供电的线缆。这种线缆被称为混合线缆。
一般来说，USB 3.0光纤数据线发射端上的特殊转换器会将电数据信号转换为光信号。
该信号通过光纤线缆以较低的损耗传输，并在接收端重新转换成电信号。
使用混合线缆，还可以通过电气转换来保证更远距离的供电趋于稳定。更高的电压和更细的线缆横截面积可提升远距离供电能力。
USB 3.0光纤线缆的多种版本
因此，USB 3.0光纤线缆主要有两种类型：
纯光纤线缆：
仅通过光纤线缆传输用户数据。终端设备的供电必须单独解决，例如可在目标端使用本地电源供电。
优势：可充分发挥光纤线缆在长距离传输中的全部潜力，不存在铜线缆的数据损耗问题。
混合线缆：
用于数据传输的光纤与用于供电的铜线整合在同一线缆护套中。这种设计使数据和电力的传输距离更长，并且在数据方面实现低水平的损耗。
优势：混合方案结合了光纤数据传输的灵活性和现场集中供电的优势，因此特别适用于工业应用。
实用性和稳定性
光纤线缆具备卓越的高抗机械影响性。尽管光纤线缆的外观纤细，但却具有出色的抗弯折、抗拉伸和抗外部影响的能力，并且支持非常小的弯曲半径。用于工业应用的光纤线缆具有坚固的护套，符合对环境耐受性的严格要求。
混合线缆还提供适用于动态应用的版本，例如在旋转或移动的机器组件中。这意味着无论是在固定还是移动安装场景下，USB 3.0光纤线缆均可满足与传统铜线缆类似的要求，是动态图像处理应用的理想之选。
标准 | 被动式 | 主动式 | 光纤 |
|---|---|---|---|
信号范围/距离 | 适用于短距离（最长约8米） | 借助重驱动器可用于较远距离的数据传输 | 线缆长度几乎无限制范围 |
成像质量与电磁兼容性 | 短距离传输的信号质量高，电磁兼容性好 | 信号处理可补偿信号损耗，在更远的传输距离上保持稳定的信号质量 | 对电磁环境完全不敏感，无论线缆长度如何，带宽始终保持高水平 |
复杂性与维护难度 | 维护成本极低，不含有源元件，可即插即用 | 比被动式线缆更复杂，但对系统透明，无需更改协议 | 技术更复杂，但在严苛环境中的性能非常稳定 |
成本与集成难度 | 成本效益高、易于集成 | 因采用有源元件而导致成本略高，可与电压转换器配合使用 | 成本高，尤其在基础设施方面 |
使用建议
线缆长度
从传输距离角度而言，各种传输类型的具体特性决定了固定安装USB 3.0数据线在最大线缆长度方面有明确的使用建议。
遵循线缆长度建议能够确保机器视觉相机可靠稳定地运行。
距离 | 推荐的线缆类型 |
|---|---|
最高为5米 | 被动式线缆（双绞线） |
5 - 8米 | 高品质被动式线缆（双轴线缆） |
8米以上 | 光纤或混合线缆 |
超过20米 | 纯光纤线缆 |
供电
使用光纤线缆时，必须确定相机供电方式。根据不同的线缆类型，相机侧可能需要额外的电源（例如使用纯光纤线缆时）。如果无法实现，则可使用光纤混合线缆来满足长距离传输的需求。
对于较短距离的传输，请确保线缆在数据线路外还有预留为相机供电的线路。
主动式光纤线缆(AOC)在相机侧的供电通常至关重要。光纤线缆的连接器中通常本身带有电子元件，因此需要充足的电源供应。在使用此类光纤线缆之前，请检查相机接口是否能提供足够的电力，或者是否需要增加额外供电。
稳定性、长期耐用性和经过测试的质量
尤其在工业环境中，采用可锁紧插头/连接器有助于防止接触松动。
如果线缆要移动或用于拖链应用，则应具有适当的耐用性（例如高弯曲循环次数）。
由相机制造商测试或认证的线缆可最大限度地降低出现连接问题的风险。
全天候连续运行的机器只能使用经过工业环境测试的线缆，因为许多廉价线缆在使用几个月后就会出现疲劳迹象。
结论
USB 3.0接口提供被动式、主动式和光纤线缆传输等不同的传输方式。各类线缆的应用建议主要取决于所需的数据线缆长度。
使用合适的线缆和USB 3.0配件可确保实现最长达8米的被动式数据传输。
借助光纤或混合线缆，USB 3.0接口还适用于远超出8米的数据传输距离，并早已成为机器视觉市场不可或缺的数据接口。
除线缆长度外，整个USB系统结构也至关重要。主控制器、PC设计、电磁兼容环境和供电是决定机器视觉系统能否稳定连续运行的关键因素。
USB 3.0数据接口凭借调试简便和较高带宽，让整台相机系统更具备成本效益，填补了千兆网(GigE)和Camera Link之间的空白。
