图像处理系统的基础
选择相机、镜头和光源,评估成像质量,选择PC硬件和软件,以及配置所有组件 - 所有这些事项都是实现高效图像处理系统的重要步骤。

图像处理系统的基础
我们将在白皮书中详细解答以下问题
为什么需求定义很重要?
关于相机的分辨率和成像芯片,我需要了解什么信息?选择彩色相机还是黑白相机?哪些相机功能很重要?
相机的比例和成像性能有多重要?成像质量发挥什么作用?
设计视觉系统时应考虑的因素
试想一下,一位种植苹果的果农请您设计一套用于苹果检测的机器视觉系统。他尤其关注如何通过这套系统交付一致的品质,也就是要求这套系统在快速工作的同时分拣出坏苹果。因此以下方面的问题需要考虑在内:
对于这套系统有哪些明确的要求?
需要选用哪种分辨率和对应的芯片?
应该使用彩色相机还是黑白相机?
需要什么相机功能以及对成像质量的要求是什么?
相机之眼:缩放比例与镜头性能
应该使用哪种光源?
需要哪些PC硬件?
需要用什么软件?
这套系统应该提供什么功能,相应的工作条件如何?
这个问题听起来平淡无奇,所以其答案经常被忽视,即便有也回答得不够详细。但关键是:如果您预先清晰了解自己的确切需求,那么之后就可以切实节省时间和成本。
您的系统是否应该具备以下特征?
需要仅显示被检测物体的图像,并使用放大或特殊光源等工具来显示人眼无法检测到的产品特征。
需要计算产品的客观特征,例如大小和尺寸稳定性。
需要在拾取与放置系统等位置检查定位是否正确。
需要确定将哪些产品属性作为特定产品类别的分类依据。

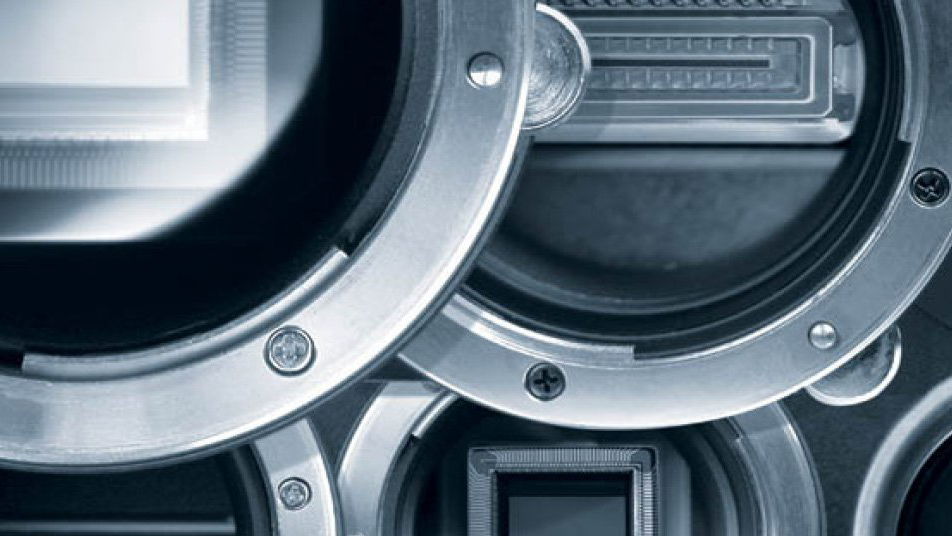

分辨率和芯片
在任何特定应用中分别要使用哪种相机?可使用需求定义来推导出所需的相机分辨率和芯片尺寸。

但首先要回答的问题是:究竟什么是分辨率?在传统摄影中,分辨率指的是图像中两个不相同的真实点或线之间的最小距离,便于让它们互相区分。
在数字相机领域,通常会使用“200万像素分辨率”这样的专业术语。它表示的是完全不同的概念,即芯片上的像素总数,而并不是准确表示其分辨率。只有在包含相机、镜头和几何数据(即系统装置所要求的距离)在内的整个系统就位后,才能确定真正的分辨率。这并不是说像素数与分辨率不相关,要实现高分辨率,确实需要高像素数。本质上,像素数表示的是理想条件下可实现的最大分辨率。

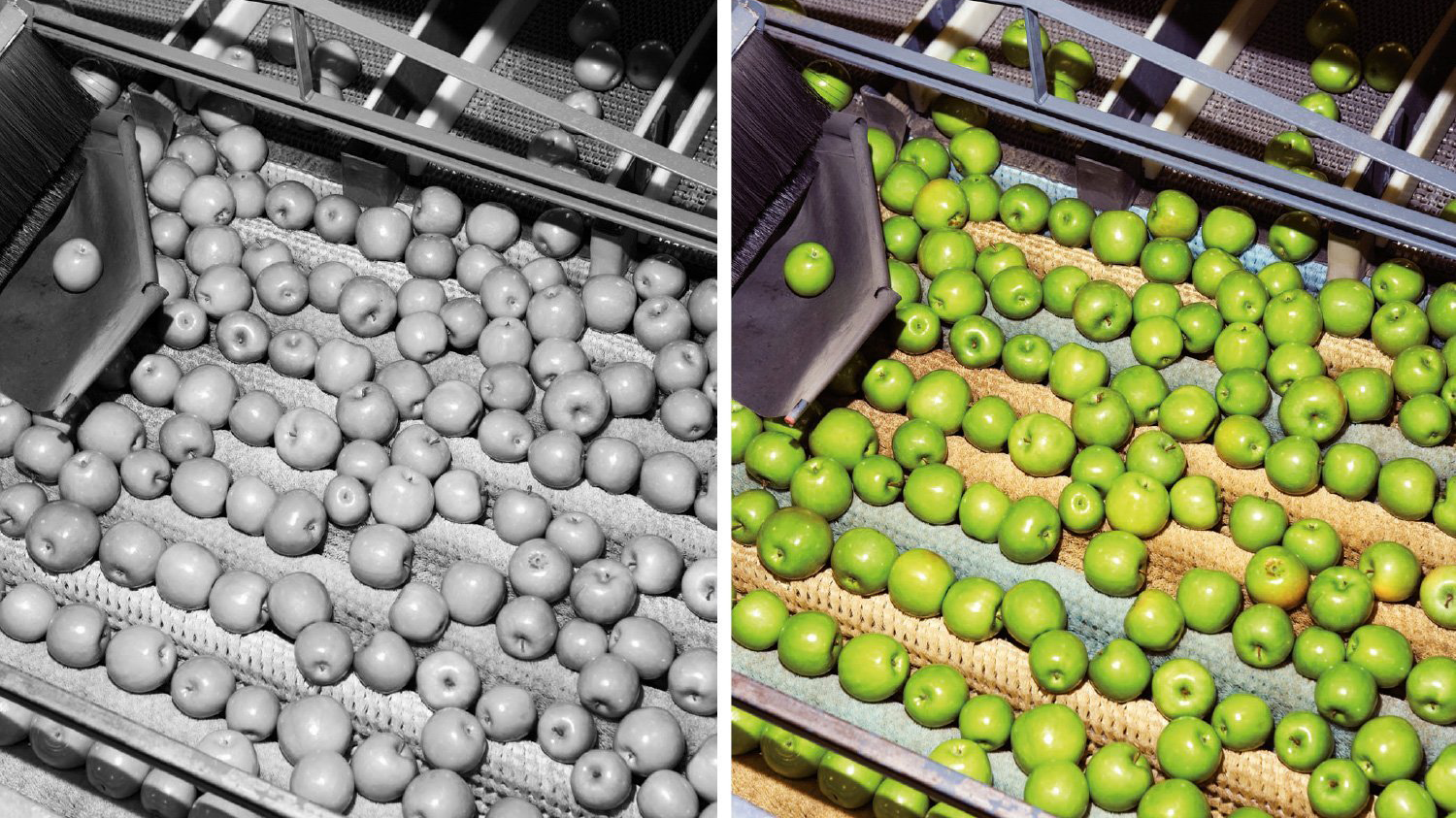

当可以凭颜色进行检测相关特征时,例如苹果上的红色斑点,则通常需要使用彩色,但这也并非必然。在很多情况下使用彩色灯光,也可以通过黑白相机拍摄的黑白图片检测出相关特征。在完美的样本上进行实验能有所助益。如果要检测的特征与色彩无关,则最好使用黑白相机,因为彩色相机的灵敏度本来就低于黑白相机。
您是否要执行高度复杂的检测任务?那么您可能需要考虑使用多台相机,在需要记录一系列不同特征的情况下尤其如此,并且每种特征都需要采用不同的光源或光学配置。

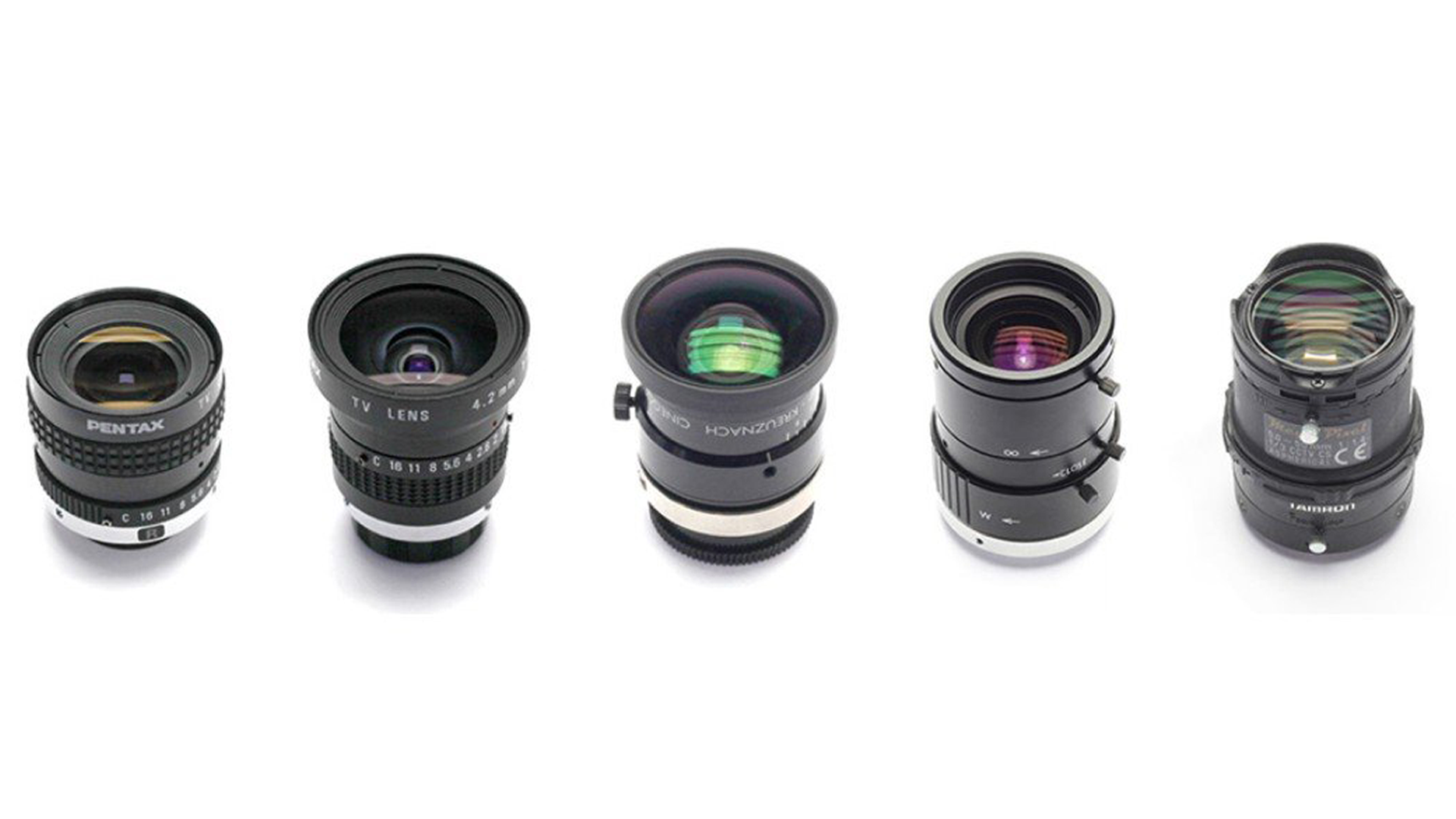

相机之眼:缩放比例与镜头性能
出色的光学系统价格昂贵。在许多情况下,标准镜头就足以满足任务需求。为了确定具体需要,我们需要以下参数信息,例如:
镜头接口
像素尺寸
感光芯片尺寸
图像比例,即图像和物体大小的比例。这相当于单个像素的大小除以像素分辨率的比值(像素分辨率是指被检测物体内一个正方形的边缘长度,该正方形应精确填满相机芯片的一个像素)。
镜头焦距决定图像比例和相机与物体之间的距离
光源强度
一旦有了这些信息,就可以更容易地检查镜头制造商的规格表,以核查价格适中的标准镜头是否够用,或者是否需要考虑采用更高端的镜头。
失真、分辨率(使用MTF曲线描述)、色差和镜头的优化光谱范围等特性可作为额外的镜头选择标准。
例如,有些镜头是近红外特殊镜头、超广角镜头(“鱼眼”镜头)以及专门适用于测量长度的远心镜头。不过,此类镜头通常都价格高昂。
这里要遵循的规则是:测试和试拍样品是澄清未决问题的最佳方式。

光源
在光线不足时很难看清任何东西:这个道理似乎显而易见,但对于图像处理系统来说也是如此。

优化图像亮度
高速检测通常需要高灵敏度的相机和高亮度的镜头。然而,修改或优化光源设置往往可以事半功倍,并且同样可以提高图像亮度。提高图像亮度有几种方法:增加环境光线或者塑造光线,例如将镜头或闪光灯与合适的光源配合使用。但是,重要的不仅是光线的强度,还有光线穿过物体到达相机的方式。
我们都了解摄影中的例子:环境光通常是漫射光,但如果漫射光不够,就会使用方向性更强的闪光灯。这通常会导致图像中的光滑表面产生不必要的反射,从而掩盖了实际细节。但在机器视觉中,为了在反光较少的平直表面上获得较高的光强,这种方向性更强的效果或许是可以接受的。漫射光则更适合于那些表面反射光线方向多样的物体。
化光源设置往
图像处理对PC硬件和软件的要求

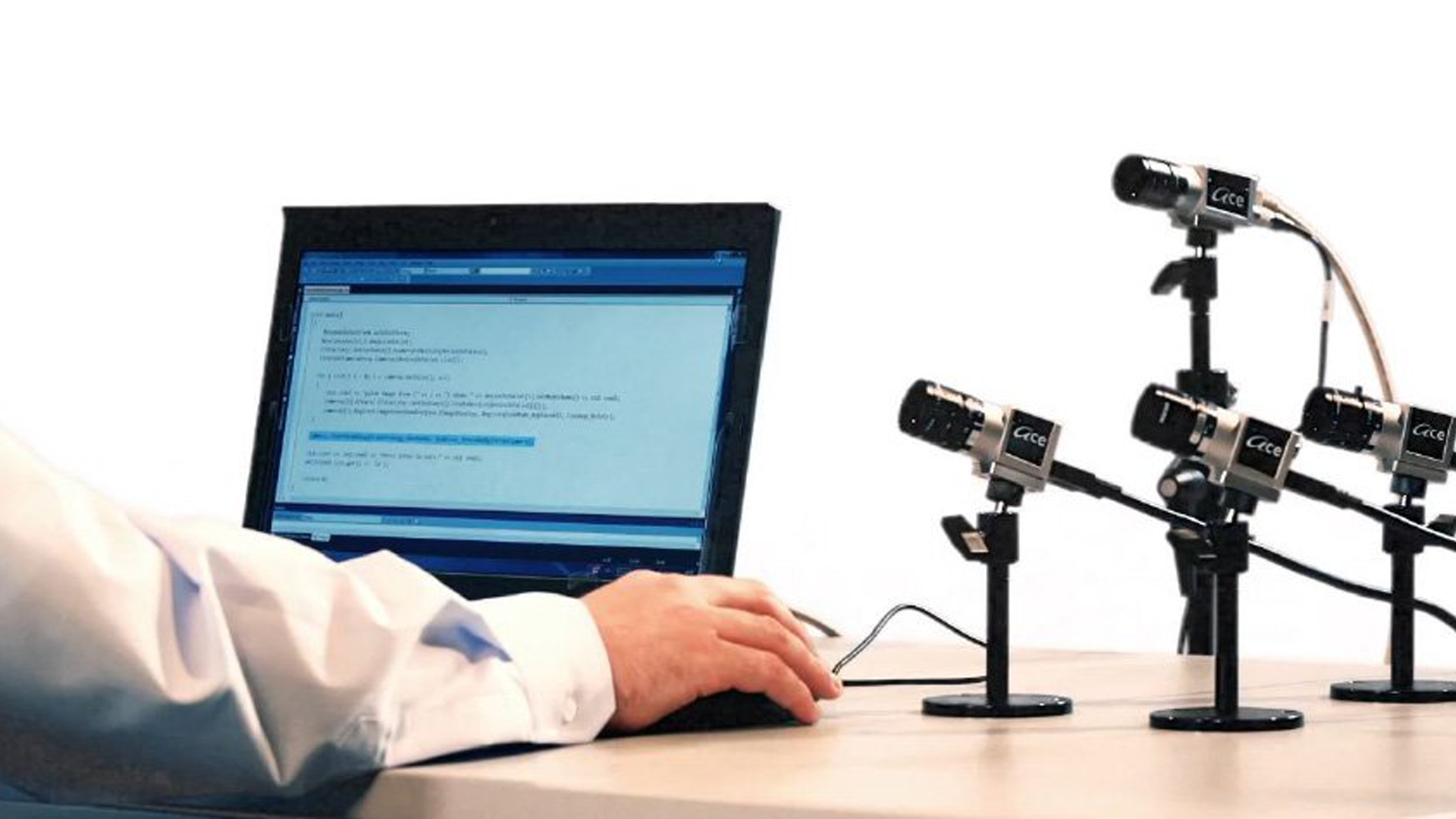

PC硬件
所需的硬件取决于任务和所需的处理速度。虽然简单的任务可以使用PC硬件和标准图像处理软件包来完成,但复杂和快速的图像处理任务可能需要采用专门的硬件。

软件
评估图像需要借助软件。大多数相机都配有显示图像和配置相机的软件,足以让相机正常运行。特殊应用和图像处理任务则需要购买或定制开发专用的软件。
总结
在开始设计图像处理系统之前,必须对所使用的全部组件进行多方面的考虑,从相机、光学配件、光源到支持系统的PC硬件和软件等等。
通过事先投入时间明确任务和框架条件,完全有充足时间可逐步完成上述各个事项。如需详细了解相关信息,请参阅我们内容更全面的白皮书:白皮书
