pylon vTools：测量工具
测量直线和几何图形的距离
测量是一项常见的图像处理任务。本教程将指导您测量印刷电路板(PCB)上针脚之间的宽度和间距。
测量针脚宽度和间距的Recipe文件
从顶部菜单进入Workbench工作台。
系统将自动创建Recipe文件。
使用左侧的vTools窗格，或右键点击Workbench工作台窗格，创建一个包含相机vTool和校准vTool的简单Recipe文件。
连接图像的输出和输入针脚，以及连接变换的输入和输出针脚。
连接vTools后，测量vTool可以访问额外的输出针脚：系统以公制单位提供针脚位置_m和距离_m 的测量结果。
选择相机vTool并运行Recipe文件。
设置
双击打开vTool测量工具的设置对话框。
矩形设置
采集单张图像并放大，以获得更清晰的矩形测量视图。矩形测量工具也被称为图像轮廓。用户可根据要求进行自定义。
vTool测量工具会沿着穿过中心的轮廓线进行边缘检测。
增加图像轮廓的宽度有助于减少噪声造成的影响。
提示：为获得出色的效果，请确保轮廓线与要测量的边缘垂直。
边缘检测设置
您还可以配置边缘检测以满足个性化需求。
指定要检测的边缘过渡：“从暗到亮”、“从亮到暗”或“全部”，以及要选择哪些边缘。在本示例中，我们要确定针脚之间的宽度和距离。因此，需要检测多条边缘，并在过渡和选择中选择“全部”。
平滑设置可调整边缘检测滤光片的强度。
在测量边缘距离较小的微小物体时，可使用较小的平滑值。
对于边缘距离较大或噪声较多的图像，请适当增大平滑值。
使用阈值选项以便只检测达到一定强度的边缘。
点击确定。

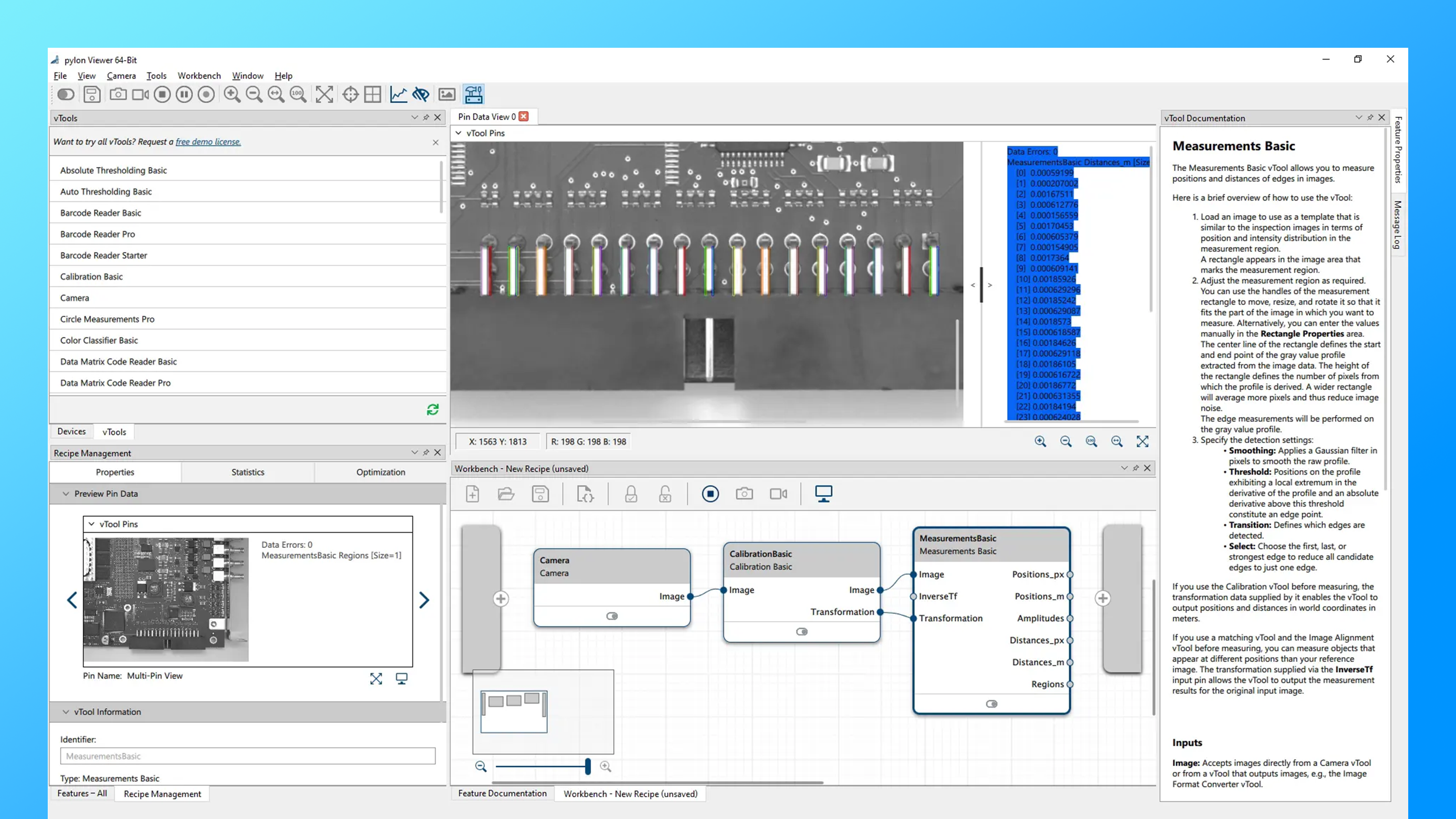

使用Pin Data View数据视图显示结果
在Pin Data View数据视图中，选择要显示结果的针脚。
选择基本区域测量工具针脚可在实时图像中显示图像边缘。
位置和距离等其他结果（以米为单位）显示在实时图像的右侧。
如果相机启用单发模式，请再次停止和启用Recipe文件，以获取更新后的实时图像。
已集成：Basler产品文档功能
我们已将文档功能集成到Basler pylon软件套装中：
位于pylon Viewer右侧的vTool文档功能窗格简要介绍了当前选定的vTool。
如需了解详情，请向下滑动并单击获取帮助。该链接将带您跳转到Basler产品文档。
提示：即使未连接互联网，也可随时通过pylon Viewer访问Basler产品文档。
