使用Basler ace相机和图像采集卡提升AOI系统的性能
在电子电路板制造过程中的故障检测
为了防止在电路板生产过程中出现错误，Delvitech公司可提供AOI系统来进行检测。
该系统的核心组件是一个光学仪器，它由安装在两侧的五台相机和若干光源组成。Delvitech公司为市面上已安装的AOI系统开发了升级版的光学仪器。它配备更强大的相机和图像采集卡以及搭载图形化FGPA开发环境，可提高速度、精度和灵活性，从而满足客户的严格要求。
电子电路板检测工作需满足的要求
在AOI系统升级之前所安装的旧相机无法提供所需的成像质量和速度。为此，Delvitech公司希望为光学摄像头寻找新的工业相机，以便提供更高的分辨率、至少30 fps的帧速率以及具有高带宽的合适相机接口。Delvitech公司也在寻找匹配的图像采集卡，因为他们迄今使用的图像采集卡只适用于特殊的相机。图像处理系统中的所有新的硬件和软件组件（相机、图像采集卡、软件、光源）都必须相互兼容。
整个系统最重要的要求是可以通过更换相机和图像采集卡来提升系统的可扩展性。
AOI系统顺利解决电子电路板检测的难题

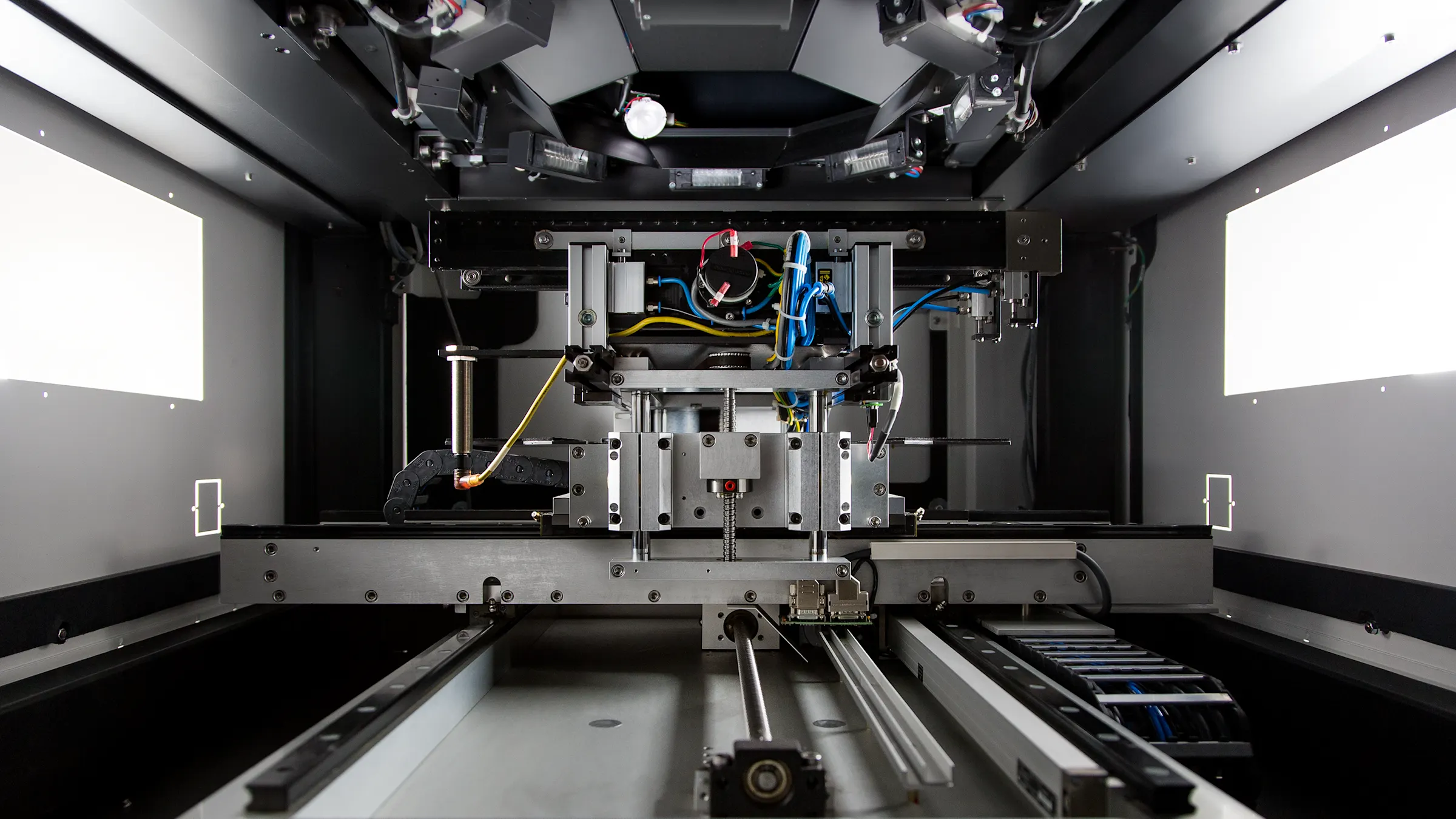

AOI系统中的光学仪器包括顶部的相机、侧面的四台相机、24个氙气光源、四个RGB LED和一个传感器。自升级以来，Delvitech公司一直使用配备CoaXPress接口的CMOS面阵相机来作为顶部的相机。在侧面相机方面，该公司现在安装了四台采用Camera Link接口的黑白Basler ace Classic CMOS面阵相机。每台相机在400万像素分辨率下的帧速率为180 fps。
为了确保图像采集卡与其他组件兼容，他们使用了Basler两个不同型号的可编程图像采集卡。microEnable 5 marathon VCX-QP CoaXPress图像采集卡可与顶部的相机和光源同步运作。两个Camera Link图像采集卡microEnable 5 marathon VCL则负责触发置于两侧的四台相机。
Delvitech公司利用Basler的VisualApplets图形化FPGA开发环境开发了录制功能，用于将图像采集卡连接到软件。因此，图像采集卡始终可以在图像传输阶段早期就生成相同的图像输出格式。这意味着即便相机、图像采集卡或相机接口发生更改，软件依然可以继续正常使用。
适用于电子电路板检测的视觉解决方案所具备的优势
性能更强大的相机和完美兼容的图像采集卡可以显著增加每分钟可检测的电路板数量
可以灵活替换和扩展组件
借助相关的固件，系统可以轻松适应新的客户要求
