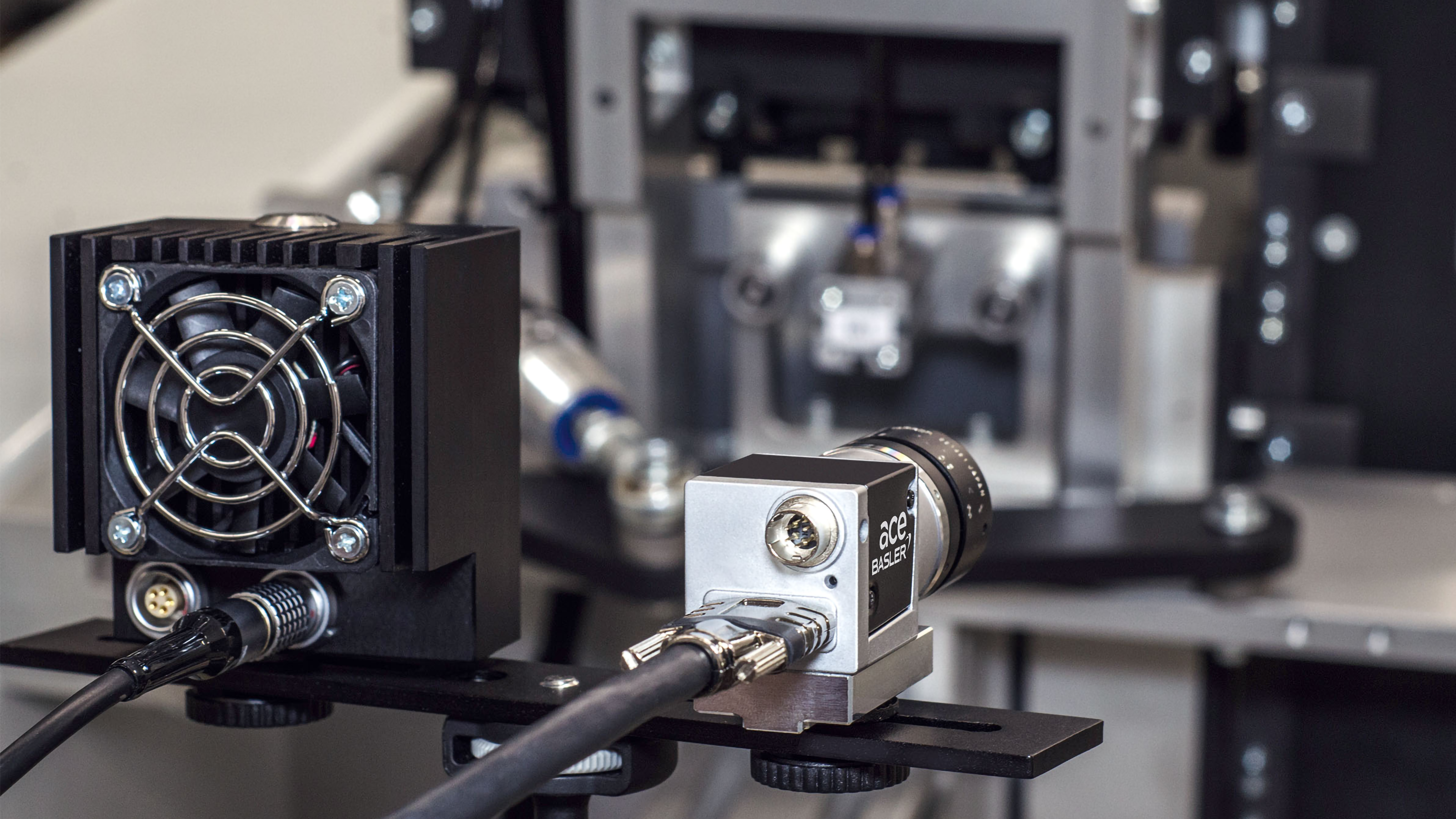

X.LiteProCap与Basler ace USB 3.0相机协作追踪高速处理工艺
利用PYTHON 300芯片对工业流程进行精确监测与分析
- 客户
- Hefel Technology – Hefel Hubert GmbH
- 地点
- 奥地利，多伯恩
- 日期
- 2016
Hefel Technik采用其自主研发的X.Lite ProCap专有方案，专为追踪自动化系统中的高速处理工艺而设计。当前的4.0版本采用了搭载PYTHON 300 CMOS芯片的高性能Basler ace USB 3.0相机，帧速率可达3,000 fps。得益于现代化接口、经过优化的存储流程以及直观的操作接口，该系统具备高灵活性，并能轻松集成到各种生产环境中。
X.Lite ProCap 4.0：追踪高速处理工艺
X.Lite ProCap是该公司自主研发的专有产品，始终将简洁性和易用性置于首位。它专为在自动化系统、量产、工艺分析及实验室环境中的高速过程追踪而设计。其基础版本于2012年首次面世，此后该公司与用户紧密合作，不断持续开发与优化，融入了多年累积的自动化技术经验，使该系统具备与各类PLC制造商对接的现代化接口，从而实现产品自动化。
技术进步与新功能
高速处理工艺跟踪系统4.0版已于2017年9月正式发布。得益于2016年集成的Basler ace USB 3.0相机，该版本提供了诸多有价值的新功能，并充分利用了onsemi（安森美）PYTHON 300芯片所采用的现代CMOS技术。

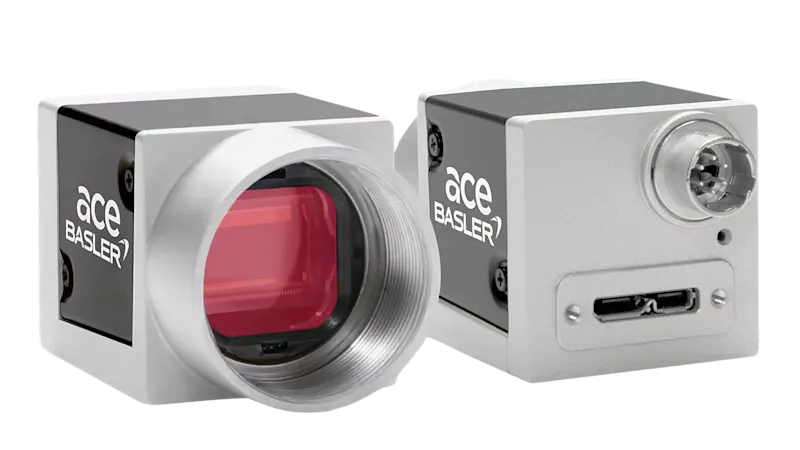

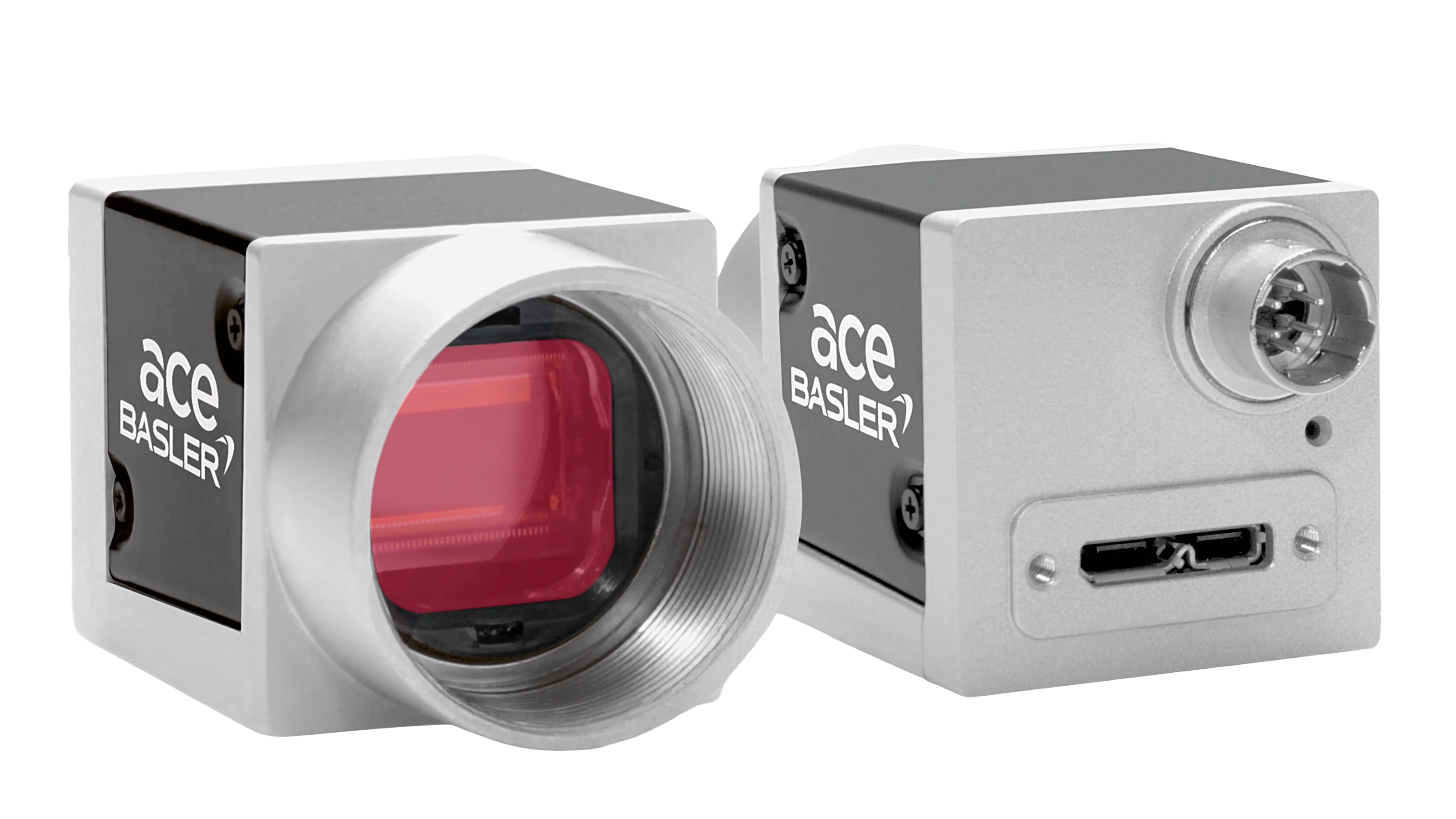

通过Basler ace相机实现高性能图像采集技术
借助Basler ace USB 3.0相机中配备的高动态先进现代PYTHON CMOS芯片，ProCap每秒最高可采集3,000幅图像，图像可选择灰度和彩色。
本方案中使用的相机型号：
经过改进的软件管理功能和新存储功能
与之前的版本相比，当前的4.0版本在易用性方面进行了多项改进并优化了保存流程。
尤其是固态硬盘(SSD)的新录制模式现可支持更长的录制时间，并显著简化数据归档逻辑。

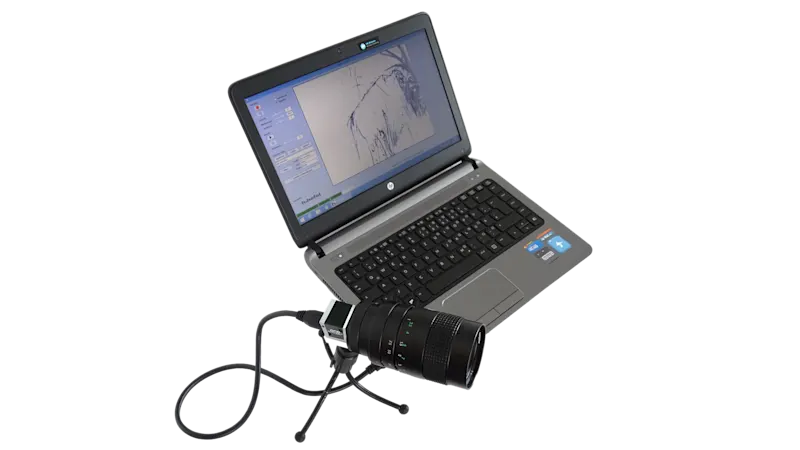

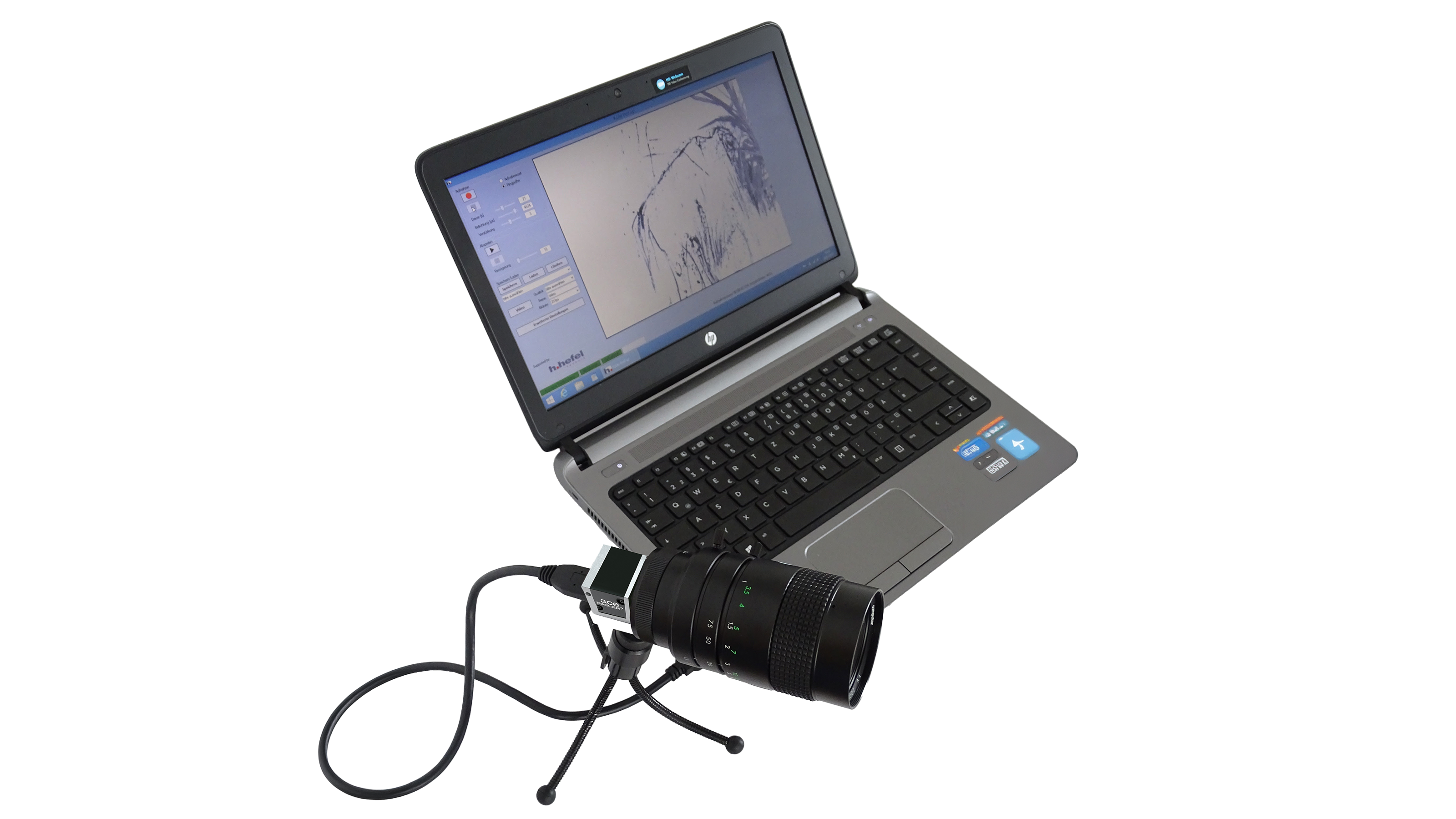

硬盘不限制为仅可安装在笔记本电脑内，也可通过空闲USB 3.0接口连接，让相机以近乎全帧速率运行，以充分发挥性能。
智能附加功能与便捷操作
可调节触发模式等智能附加功能可简化极罕见故障的检测，并大幅减少在生产设施中排查故障的难度。
在新版本中，自动录制功能可更精确地定时控制，精确调整录制的开始时间，使其与触发信号同步。此外，采用不同系统配置的用户可以通过输入相应的机器名称来保存连接和变量数据。对比模式支持同时回放四段录制内容，并可在单步模式下分步骤进行比较和分析，从而识别任何偏差。
同样重要的是，X.Lite ProCap凭借其简单易用的即插即用设置和直观的软件界面脱颖而出。
随着当时新款PYTHON芯片的发布，我们的X.Lite ProCap也需要发掘USB 3.0系统的新潜能。因此，我们着手寻找视觉方案，并与RAUSCHER合作，最终在Basler ace系列中确定了一款合适的USB 3.0相机型号。将它集成到我们的软件中相当轻松。ace相机不但具备丰富的技术能力，还有多种相机接口可选，这也是我们看重的一个特性。目前，我们将这款USB 3.0相机用于高速应用，而GigE相机则用于光学质量控制应用。
关于Hefel Technik
Basler经销伙伴RAUSCHER GmbH的客户Hefel Technik成立于1985年，最初是一家设在车库的企业，总部位于奥地利多恩比恩。自那时起，该公司已稳固确立了行业地位，是气体力学、液压、电动驱动及工业图像处理领域组件和系统方案的全方位服务提供商。
