对智能手机相机的光学元件进行精确的MTF检测
对智能手机相机的光学元件进行精确的MTF检测
如何对高分辨率智能手机光学配件进行检查？
由于当今手机相机的分辨率不断提高，智能手机相机镜头的质量现在比以往更重要。MTF检测技术可广泛用于评估和描述智能手机相机的光学配件。要制造如此高精度的测量仪器，打造一个性能稳定且高质量的视觉系统至关重要。“云宪”是一家中国初创MTF测量仪器制造商，借助Basler的行业经验和优质的视觉产品，助力他们赢得了市场份额。
在检查高分辨率智能手机光学配件时应考虑什么因素？
MTF检测机中工业相机越多，拍摄点位越多，得到的MTF曲线就越精准。所以检测设备中至少需要装配十几台相机，视野范围覆盖镜头的中心到边缘多个位置。这一视觉任务要求多台工业相机必须同步触发，并且每台相机的成像效果具有高度一致性，只有这样得出的MTF曲线才更具参考价值，可用于评估镜头的质量。
MTF检测设备研发难度非常大，多亏了Basler在项目期间给予我们的支持，不管是产品方面还是方案咨询方面，他们的行业经验让我们少走了很多弯路。Basler在MTF检测行业具有很高的认可度，很多国际镜头大厂也都在用Basler的产品，这是我们选择与Basler合作的原因之一，相信经过市场验证的产品和品牌价值能帮助提高我们设备的优势和竞争力。
General Manager of YunXian
Basler MTF仪表与视觉解决方案可为您带来的优势
MTF检测设备中有一个极小的光源，通过被检测镜头成像，然后经过合适的高倍物镜放大并成像到工业相机上，将图像传输到电脑用软件分析光强度分布，最终计算得出MTF值。

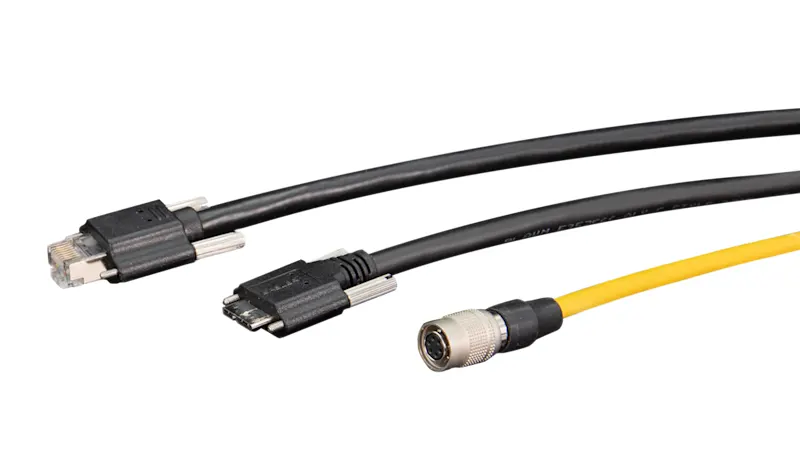

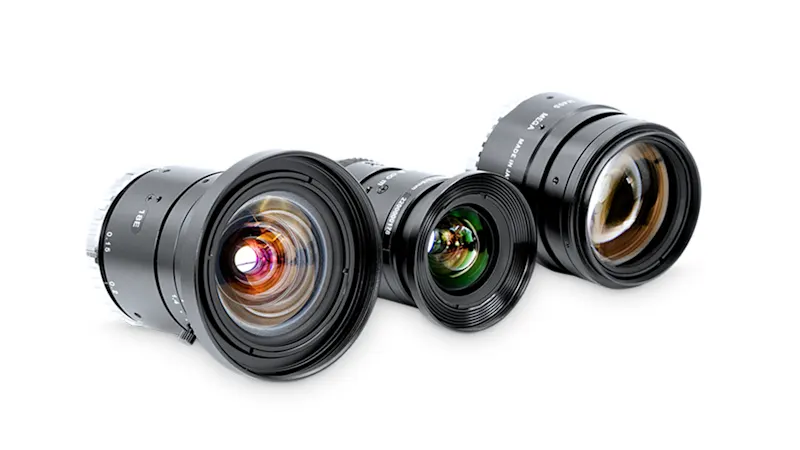

宁波云宪公司在MTF检测项目中使用了由Basler提供的视觉解决方案，硬件部分包括ace USB 3.0工业相机、Standard镜头、Premium系列线材，通过多台相机的联动调试，配合运动控制，在不同的工作距离下拍摄各个点位的图像，后经专门开发的算法，精确地测量镜头的MTF值。
可提供图像处理解决方案的Basler MTF测量设备
使用MTF曲线能科学地评估镜头从图像中心到边缘的分辨率性能，根据这一原理，MTF检测机被用于手机镜头的品质检测环节。
MTF检测机属于精密测试仪器，对厂商的技术实力有很高的要求，Basler凭借久经市场考验的产品和项目经验，助力中国本土客户MTF检测设备的研发和生产
得益于Basler pylon 软件的完整性和易用性，帮助客户节省了开发时间
Basler一站式提供软硬件产品，大大提高系统兼容性和稳定性
该解决方案所用的产品
想实施类似的解决方案？这些产品将能助您一臂之力。
